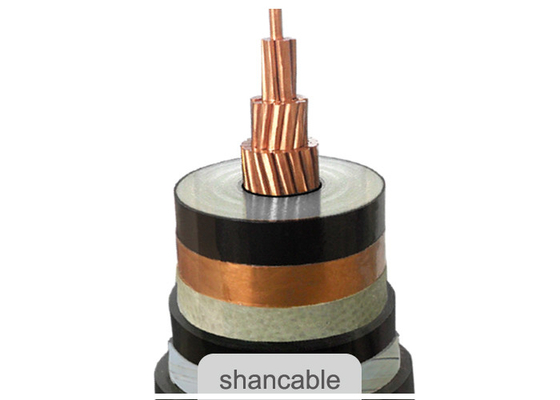

Un conduttore di rame XLPE dei tre centri ha isolato il cavo elettrico medio di tensione 11kV
Costruzione
Conduttore: Comprima il conduttore di rame incagliato, Cl.2 secondo l'IEC 60228
Schermo di conduttore: Semiconduttore
Isolamento: XLPE (polietilene unito con legami atomici incrociati) valutato a 90 OC
Schermo di isolamento: Semiconduttore
Schermo: Nastro di rame
Guaina: Tipo ST2 di FR-PVC o del PVC all'IEC 60502, nero
Nome in codice:
YJ: Isolamento di XLPE
V: Guaina del PVC
32: I centri del filo di acciaio armoring-3
22: I centri d'acciaio del nastro armoring-3
72: Il centro di alluminio del cavo armoring-1
62: Il centro del nastro armoring-1 dell'acciaio inossidabile
ZR: Ignifugo
Applicazione
Usato per il trasporto di energia e la linea di distribuzione con tensione valutata a 35kV e sotto.
Alto e cavo elettrico medio di tensione per l'applicazione statica in terra, all'interno di e fuori delle facilità, all'aperto, in canali del cavo, in acqua, nelle circostanze dove i cavi non sono esposti alla sollecitazione meccanica più pesante ed allo sforzo di tensione.
Standard
Internazionale: IEC 60502, IEC 60228
La Cina: GB/T 12706
Altre norme quali le BS, il BACCANO e ICEA su richiesta
Dati tecnici:
| Nom. Sezione trasversale del conduttore | No/diametro dei fili. Del conduttore | Spessore dell'isolamento | Spessore della guaina | Approssimativamente O.D. |
Approssimativamente. Peso |
Max. D.C Resistance del conduttore (℃ 20) | CA di tensione di prova | Valutazione corrente | |
| millimetro2 | pc/mm | millimetro | millimetro | (millimetro) | kg/km | Ω /km | kV/5min | In aria (A) | In suolo (A) |
| 1 × 25 | 7/2.14 | 3,4 | 2 | 20,0 | 598 | 0,727 | 21 | 140 | 150 |
| 1 × 35 | 7/2.52 | 3,4 | 2 | 22,0 | 719 | 0,524 | 21 | 175 | 180 |
| 1 × 50 | 10/2.52 | 3,4 | 2 | 23,0 | 884 | 0,387 | 21 | 205 | 215 |
| 1 × 70 | 14/2.52 | 3,4 | 2 | 24,0 | 1097 | 0,268 | 21 | 260 | 265 |
| 1 × 95 | 19/2.52 | 3,4 | 2 | 26,0 | 1378 | 0,193 | 21 | 315 | 315 |
| 1 × 120 | 24/2.52 | 3,4 | 2 | 28,0 | 1658 | 0,153 | 21 | 365 | 360 |
| 1 × 150 | 30/2.52 | 3,4 | 2 | 30,0 | 1967 | 0,124 | 21 | 415 | 405 |
| 1 × 185 | 37/2.52 | 3,4 | 2 | 31,0 | 2335 | 0,0991 | 21 | 475 | 455 |
| 1 × 240 | 48/2.52 | 3,4 | 2 | 34,0 | 2908 | 0,0754 | 21 | 565 | 530 |
| 1 × 300 | 61/2.52 | 3,4 | 2 | 36,0 | 3507 | 0,0601 | 21 | 645 | 595 |
| 1 × 400 | 61/2.97 | 3,4 | 2,5 | 39,0 | 4503 | 0,0470 | 21 | 750 | 680 |
| 1 × 500 | 61/3.23 | 3,4 | 2,5 | 42,0 | 5479 | 0,0366 | 21 | 865 | 765 |
| 1 × 630 | 61/3.50 | 3,4 | 2,5 | 48,0 | 6952 | 0,0283 | 21 | 990 | 860 |
| 1 × 800 | 91/3.20 | 3,4 | 2,6 | 52,0 | 7120 | 0,0221 | 21 | 1140 | 950 |
| 1 × 1000 | 91/3.75 | 3,4 | 2,8 | 57,0 | 10500 | 0,0176 | 21 | 1250 | 1040 |
| 3 × 25 | 7/2.14 | 3,4 | 2,3 | 41,0 | 895 | 0,727 | 21 | 120 | 125 |
| 3 × 35 | 7/2.52 | 3,4 | 2,4 | 44,0 | 2293 | 0,524 | 21 | 145 | 155 |
| 3 × 50 | 10/2.52 | 3,4 | 2,5 | 46,0 | 2812 | 0,387 | 21 | 175 | 180 |
| 3 × 70 | 14/2.52 | 3,4 | 2,6 | 50,0 | 3508 | 0,268 | 21 | 220 | 220 |
| 3 × 95 | 19/2.52 | 3,4 | 2,7 | 53,0 | 4402 | 0,193 | 21 | 265 | 265 |
| 3 × 120 | 24/2.52 | 3,4 | 2,8 | 56,0 | 5319 | 0,153 | 21 | 305 | 300 |
| 3 × 150 | 30/2.52 | 3,4 | 2,9 | 59,0 | 6309 | 0,124 | 21 | 350 | 340 |
| 3 × 185 | 37/2.52 | 3,4 | 3,0 | 62,0 | 7319 | 0,0991 | 21 | 395 | 380 |
| 3 × 240 | 48/2.52 | 3,4 | 3,2 | 68,0 | 9218 | 0,0754 | 21 | 470 | 435 |
| 3 × 300 | 61/2.52 | 3,4 | 3,4 | 72,0 | 11159 | 0,0601 | 21 | 535 | 485 |
| 3 × 400 | 61/2.97 | 3,4 | 3,6 | 81,0 | 15107 | 0,0470 | 21 | 610 | 520 |
