Dettagli:
Termini di pagamento e spedizione:
|
| Nome del prodotto: | cavo isolato XLPE 33kV | Dimensioni: | 35mm2 a 1000 mm2 |
|---|---|---|---|
| Numero del centro: | Il CENTRO 3 | standard: | IEC 60502-2, IEC 60228 |
| Applicazione: | Per la stenditura all'interno ed all'aperto | Tensione nominale: | 33kv |
| Campione libero: | Sì | Garanzia: | 24 mesi |
| Evidenziare: | XLPE ha isolato il cavo,cavo elettrico del xlpe |
||

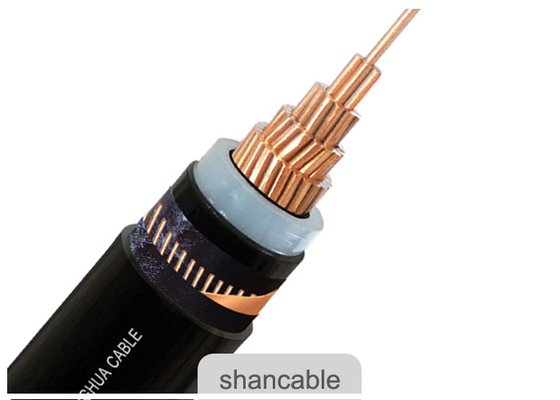

Un conduttore di rame XLPE dei tre centri ha isolato il cavo elettrico medio di tensione 11kV
Costruzione
Conduttore: Comprima il conduttore di rame incagliato, Cl.2 secondo l'IEC 60228
Schermo di conduttore: Semiconduttore
Isolamento: XLPE (polietilene unito con legami atomici incrociati) valutato a 90 OC
Schermo di isolamento: Semiconduttore
Schermo: Nastro di rame
Guaina: Tipo ST2 di FR-PVC o del PVC all'IEC 60502, nero
Applicazioni
Per la stenditura all'interno ed all'aperto. Capace sopportare determinata trazione durante l'installazione, ma le forze meccaniche non esterne. La stenditura del cavo unipolare in condotte magnetiche non è permessa.
Norme
Internazionale: IEC 60502, IEC 60228, (IEC 60332-3 per ZR-YJV soltanto)
La Cina: GB/T 12706, (GB/T 18380-3 per ZR-YJV soltanto)
Altre norme quali le BS, il BACCANO e ICEA su richiesta
Dati tecnici
Tensione nominale: 6/10kV
Temperatura massima del conduttore: sotto normale (90 OC), l'emergenza (130OC) o mette in cortocircuito non non più di 5 stati di s (250℃).
Min. Ambient Temp. 0 OC, dopo installazione e soltanto quando il cavo è in un in posizione fissa
Raggio di piegamento minimo: un cavo O.D di 20 x per il singolo centro
un cavo O.D di 15 x per il multi centro
Specifiche
| Nom. Sezione trasversale del conduttore | No/diametro dei fili. Del conduttore | Spessore dell'isolamento | Spessore della guaina | Approssimativamente O.D. |
Approssimativamente. Peso |
Max. D.C Resistance del conduttore (℃ 20) | CA di tensione di prova | Valutazione corrente | |
| millimetro2 | pc/mm | millimetro | millimetro | (millimetro) | kg/km | Ω /km | kV/5min | In aria (A) | In suolo (A) |
| 1 × 25 | 7/2.14 | 3,4 | 2 | 20,0 | 598 | 0,727 | 21 | 140 | 150 |
| 1 × 35 | 7/2.52 | 3,4 | 2 | 22,0 | 719 | 0,524 | 21 | 175 | 180 |
| 1 × 50 | 10/2.52 | 3,4 | 2 | 23,0 | 884 | 0,387 | 21 | 205 | 215 |
| 1 × 70 | 14/2.52 | 3,4 | 2 | 24,0 | 1097 | 0,268 | 21 | 260 | 265 |
| 1 × 95 | 19/2.52 | 3,4 | 2 | 26,0 | 1378 | 0,193 | 21 | 315 | 315 |
| 1 × 120 | 24/2.52 | 3,4 | 2 | 28,0 | 1658 | 0,153 | 21 | 365 | 360 |
| 1 × 150 | 30/2.52 | 3,4 | 2 | 30,0 | 1967 | 0,124 | 21 | 415 | 405 |
| 1 × 185 | 37/2.52 | 3,4 | 2 | 31,0 | 2335 | 0,0991 | 21 | 475 | 455 |
| 1 × 240 | 48/2.52 | 3,4 | 2 | 34,0 | 2908 | 0,0754 | 21 | 565 | 530 |
| 1 × 300 | 61/2.52 | 3,4 | 2 | 36,0 | 3507 | 0,0601 | 21 | 645 | 595 |
| 1 × 400 | 61/2.97 | 3,4 | 2,5 | 39,0 | 4503 | 0,0470 | 21 | 750 | 680 |
| 1 × 500 | 61/3.23 | 3,4 | 2,5 | 42,0 | 5479 | 0,0366 | 21 | 865 | 765 |
| 1 × 630 | 61/3.50 | 3,4 | 2,5 | 48,0 | 6952 | 0,0283 | 21 | 990 | 860 |
| 1 × 800 | 91/3.20 | 3,4 | 2,6 | 52,0 | 7120 | 0,0221 | 21 | 1140 | 950 |
| 1 × 1000 | 91/3.75 | 3,4 | 2,8 | 57,0 | 10500 | 0,0176 | 21 | 1250 | 1040 |
| 3 × 25 | 7/2.14 | 3,4 | 2,3 | 41,0 | 895 | 0,727 | 21 | 120 | 125 |
| 3 × 35 | 7/2.52 | 3,4 | 2,4 | 44,0 | 2293 | 0,524 | 21 | 145 | 155 |
| 3 × 50 | 10/2.52 | 3,4 | 2,5 | 46,0 | 2812 | 0,387 | 21 | 175 | 180 |
| 3 × 70 | 14/2.52 | 3,4 | 2,6 | 50,0 | 3508 | 0,268 | 21 | 220 | 220 |
| 3 × 95 | 19/2.52 | 3,4 | 2,7 | 53,0 | 4402 | 0,193 | 21 | 265 | 265 |
| 3 × 120 | 24/2.52 | 3,4 | 2,8 | 56,0 | 5319 | 0,153 | 21 | 305 | 300 |
| 3 × 150 | 30/2.52 | 3,4 | 2,9 | 59,0 | 6309 | 0,124 | 21 | 350 | 340 |
| 3 × 185 | 37/2.52 | 3,4 | 3,0 | 62,0 | 7319 | 0,0991 | 21 | 395 | 380 |
| 3 × 240 | 48/2.52 | 3,4 | 3,2 | 68,0 | 9218 | 0,0754 | 21 | 470 | 435 |
| 3 × 300 | 61/2.52 | 3,4 | 3,4 | 72,0 | 11159 | 0,0601 | 21 | 535 | 485 |
| 3 × 400 | 61/2.97 | 3,4 | 3,6 | 81,0 | 15107 | 0,0470 | 21 | 610 | 520 |
