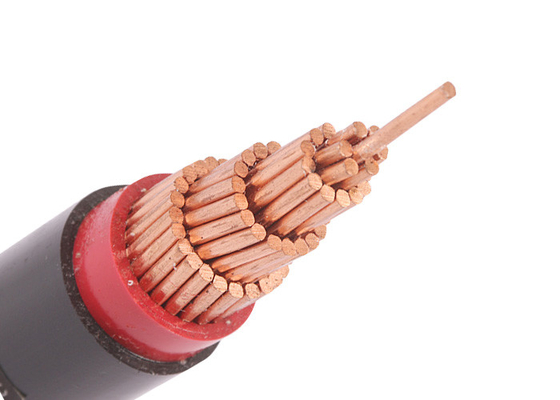

Il singolo PVC del centro ha isolato il cavo elettrico, 800 x 600
Il PVC ha isolato le costruzioni del cavo elettrico
Conduttore del ①: Il conduttore di rame incagliato circolare normale, si conforma alla classe 2 di IEC 60228
Isolamento del ②: PVC
Guaina del ③: Tipo st2del PVC - IEC 60502, nero
Applicazioni isolate PVC del cavo elettrico
Adatto ad uso nelle linee di distribuzione di energia o nelle installazioni fisse con tensione nominale fino a 0.6/KV dell'interno/all'aperto, incluso in condotto, in condotta sotterranea dove non conforme a danno meccanico.
Norme
Internazionale: IEC 60502-1, IEC 60228
La Cina: GB/T 12706.1-2008
Altre norme quali le BS, il BACCANO e ICEA su richiesta
Dati tecnici
Tensione nominale: 0,6/1 chilovolt
Max. Conductor Temp.: il normale (70℃), mette in cortocircuito non non più di 5 s (160℃ quando area di sezione sotto 300mm2, 140℃ quando area di sezione sopra 300mm2)
Min. Ambient Temp.: 0℃, dopo installazione e soltanto quando il cavo è in un in posizione fissa
Raggio di piegamento minimo: un cavo O.D di 20 x
Certificati
CE, RoHS, ccc, KEMA e più altri su richiesta
Specifiche
1Core
| Nom. Sezione trasversale del conduttore |
Fili no. |
Spessore dell'isolamento |
Spessore della guaina |
Approssimativamente O.D. |
Approx.Weight |
Max. D.C Resistance del conduttore (20 ℃) Ω /km |
CA di tensione di prova |
| millimetro2 |
pezzo |
millimetro |
millimetro |
millimetro |
kg/km |
kV/5min |
kV/5min |
| 1 × 1,5 |
1 |
0,8 |
1,4 |
6,1 |
50,7 |
12,1 |
3,5 |
| 1 × 2,5 |
1 |
0,8 |
1,4 |
6,5 |
63,5 |
7,41 |
3,5 |
| 1 × 4 |
1 |
1,0 |
1,4 |
7,4 |
87,7 |
4,61 |
3,5 |
| 1 × 6 |
1 |
1,0 |
1,4 |
7,9 |
111,0 |
3,08 |
3,5 |
| 1 × 10 |
7 |
1,0 |
1,4 |
8,8 |
166,6 |
1,83 |
3,5 |
| 1 × 16 |
7 |
1,0 |
1,4 |
9,8 |
233,3 |
1,15 |
3,5 |
| 1 × 25 |
7 |
1,2 |
1,4 |
11,2 |
344,9 |
0,727 |
3,5 |
| 1 × 35 |
7 |
1,2 |
1,4 |
12,2 |
449,8 |
0,524 |
3,5 |
| 1 × 50 |
19 |
1,4 |
1,4 |
13,6 |
590,5 |
0,387 |
3,5 |
| 1 × 70 |
19 |
1,4 |
1,4 |
15,4 |
807,3 |
0,268 |
3,5 |
| 1 × 95 |
19 |
1,6 |
1,5 |
17,2 |
1102,0 |
0,193 |
3,5 |
| 1 × 120 |
37 |
1,6 |
1,5 |
18,7 |
1349,0 |
0,153 |
3,5 |
| 1 × 150 |
37 |
1,8 |
1,6 |
20,6 |
1654,0 |
0,124 |
3,5 |
| 1 × 185 |
37 |
2 |
1,7 |
22,7 |
2060,0 |
0,0991 |
3,5 |
| 1 × 240 |
37 |
2,2 |
1,8 |
25,4 |
2651,0 |
0,0754 |
3,5 |
| 1 × 300 |
61 |
2,4 |
1,9 |
28,0 |
3323,0 |
0,0601 |
3,5 |
| 1 × 400 |
61 |
2,6 |
2 |
31,9 |
4205,0 |
0,0470 |
3,5 |
| 1 × 500 |
61 |
2,8 |
2,1 |
35,8 |
5359,0 |
0,0366 |
3,5 |
| 1 × 630 |
61 |
2,9 |
2,2 |
40,3 |
6707,0 |
0,0283 |
3,5 |
| 1 × 800 |
61 |
2,9 |
2,4 |
45,7 |
8064,0 |
0,0221 |
3,5 |
Dettagli
Imballaggio e trasporto: Siamo capaci di riunione dei programmi di consegna più rigorosi secondo per ordine d'acquisto. Rispettare i tempi è sempre la massima priorità poichè tutto il ritardo nella consegna di cavo può contribuire al ritardo del progetto ed all'eccedenza di costo globali.
Il cavo è fornito in bobine di legno, in scatole ondulate ed in bobine. L'estremità di cavo è sigillata con il nastro adesivo di BOPP ed i cappucci di sigillamento non igroscopici per proteggere l'estremità di cavo da umidità. La marcatura richiesta sarà stampata con un materiale resistente alle intemperie sugli esterni del tamburo secondo il requisito del cliente.
impegno di Dopo-servizio: Il cavo di Shanghai Shenghua (gruppo) possiede il principio di Shenghua «tenta d'ottenere la migliore impresa, produce il migliore prodotto, fornisce il migliore servizio, stabilisce la migliore marca», insiste la politica di qualità in primo luogo, tenta di raggiungere il difetto zero e di alta qualità delle merci. Di conseguenza, ogni cliente potrebbe completamente trarre giovamento dalla qualità superiore e dal servizio impeccabile del cavo di Shenghua.
