| conduttore: | Comprima il conduttore di rame incagliato, Cl.2 secondo l'IEC 60228 | Isolamento: | XLPE (polietilene unito con legami atomici incrociati) valutato a 90 OC |
|---|---|---|---|
| Nucleo: | il multi centro | Colore dell'isolamento: | ROSSO, GIALLO, BLU |
| Impiegati di funzionamento: | 90 gradi | Guaina: | Tipo ST2 di FR-PVC o del PVC all'IEC 60502, nero |
| società: | gruppo shenghua | Marchio: | Cable |
| Evidenziare: | XLPE di isolamento del cavo,XLPE ha isolato il cavo |
||

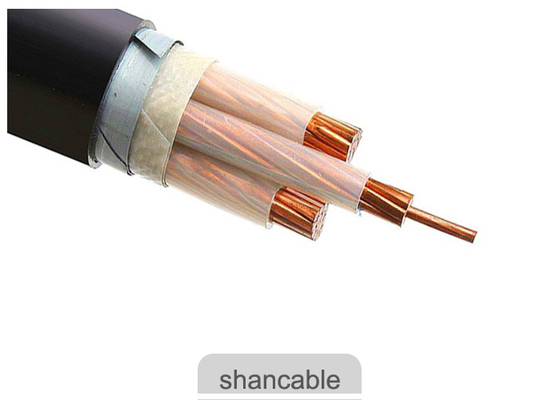

Il multi centro XLPE ha isolato tensione 1kv del conduttore del rame del cavo elettrico la bassa
Costruzione
Conduttore: Comprima il conduttore di rame incagliato, Cl.2 secondo l'IEC 60228
Isolamento: XLPE (polietilene unito con legami atomici incrociati) valutato a 90 OC
Guaina interna: Tipo ST2 del PVC all'IEC 60502, nero
Tipo dell'armatura: Doppia armatura d'acciaio del nastro
Guaina: Tipo ST2 di FR-PVC o del PVC all'IEC 60502, nero
Applicazioni
Per la stenditura all'interno ed all'aperto. Capace sopportare determinata trazione durante l'installazione, ma le forze meccaniche non esterne. La stenditura del cavo unipolare in condotte magnetiche non è permessa.
Norme
Internazionale: IEC 60502-1, IEC 60228,
La Cina: GB/T 12706, (GB/T 18380-3 per ZR-YJV soltanto)
Altre norme quali le BS, il BACCANO e ICEA su richiesta
Dati tecnici
Tensione nominale: 0.6/1kV
Temperatura massima del conduttore: sotto normale (90 OC), l'emergenza (130OC) o mette in cortocircuito non non più di 5 stati di s (250℃).
Min. Ambient Temp. 0 OC, dopo installazione e soltanto quando il cavo è in un in posizione fissa
Raggio di piegamento minimo: un cavo O.D di 20 x per il singolo centro
un cavo O.D di 15 x per il multi centro
Certificati
CE, RoHS, KEMA e più altri su richiesta
Oggetti commerciali: MOQ: 200m
Termini di pagamento: 30% T/T prima di produzione, 70% T/T prima della consegna
Imballaggio: Tamburo di legno del ferro
Specifiche
| Nom. Sezione trasversale del conduttore | No/diametro dei fili. Del conduttore | Spessore dell'isolamento | Spessore d'acciaio del nastro | Spessore della guaina | Approssimativamente O.D. |
Approssimativamente. Peso |
Max. D.C Resistance del conduttore (℃ 20) | CA di tensione di prova | Valutazione corrente | |
| millimetro2 | pc/mm | millimetro |
millimetro |
millimetro | (millimetro) | kg/km | Ω /km | kV/5min | In aria (A) | In suolo (A) |
| 3 × 4 | 1/2.25 | 0,7 | 2x0.2 | 1,5 | 15 | 390 | 4,61 | 3,5 | 34 | 45 |
| 3 × 6 | 1/2.76 | 0,7 | 2x0.2 | 1,5 | 16 | 471 | 3,08 | 3,5 | 43 | 57 |
| 3 × 10 | 7/1.38 | 0,7 | 2x0.2 | 1,5 | 18 | 622 | 1,83 | 3,5 | 60 | 77 |
| 3 × 16 | 7/1.78 | 0,7 | 2x0.2 | 2,0 | 22 | 1005 | 1,15 | 3,5 | 83 | 105 |
| 3 × 25 | 7/2.14 | 0,9 | 2x0.2 | 2,0 | 25,0 | 1371 | 0,727 | 3,5 | 105 | 125 |
| 3 × 35 | 7/2.52 | 0,9 | 2x0.2 | 2,0 | 27,0 | 1724 | 0,524 | 3,5 | 125 | 155 |
| 3 × 50 | 10/2.52 | 1,0 | 2x0.2 | 2,0 | 30,0 | 2247 | 0,387 | 3,5 | 160 | 185 |
| 3 × 70 | 14/2.52 | 1,1 | 2x0.2 | 2,5 | 35,0 | 3023 | 0,268 | 3,5 | 200 | 225 |
| 3 × 95 | 19/2.52 | 1,1 | 2x0.5 | 2,5 | 39,0 | 3825 | 0,193 | 3,5 | 245 | 270 |
| 3 × 120 | 24/2.52 | 1,2 | 2x0.5 | 2,5 | 42,0 | 4642 | 0,153 | 3,5 | 285 | 310 |
| 3 × 150 | 30/2.52 | 1,4 | 2x0.5 | 3,0 | 48,0 | 5767 | 0,124 | 3,5 | 325 | 345 |
| 3 × 185 | 37/2.52 | 1,6 | 2x0.5 | 3,0 | 51,0 | 6895 | 0,0991 | 3,5 | 375 | 390 |
| 3 × 240 | 48/2.52 | 1,7 | 2x0.5 | 3,0 | 56,0 | 8617 | 0,0754 | 3,5 | 440 | 450 |
| 3 × 300 | 61/2.52 | 1,8 | 2x0.5 | 3,0 | 59,0 | 10928 | 0,0601 | 3,5 | 505 | 515 |
