Dettagli:
Termini di pagamento e spedizione:
|
| Tensione nominale: | 5.8/10 kV o 6.35/11 kV | Tipo di conduttore: | Conduttore a catena (classe 2) |
|---|---|---|---|
| Marchio di base: | Numero o striscia colorata | Segno della guaina: | Stampa con inchiostro o incisione |
| Lunghezza del tamburo: | 500 m o su richiesta | Colore esterno della guaina: | Nero o personalizzato |
| società: | gruppo shenghua | Marchio: | Cable |
| Evidenziare: | Cavo di alimentazione isolato XLPE a 3 nuclei,Cavo di alimentazione isolante monocore XLPE,N2XSY XLPE cavo di alimentazione isolato |
||

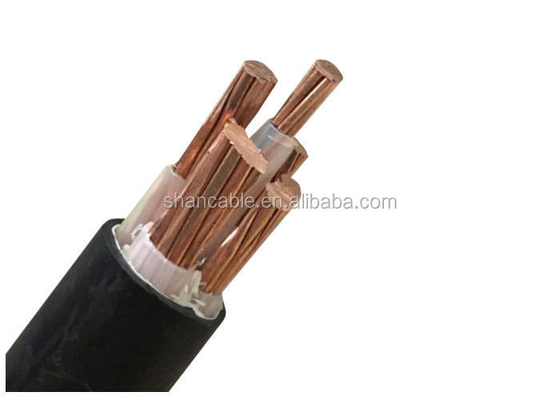

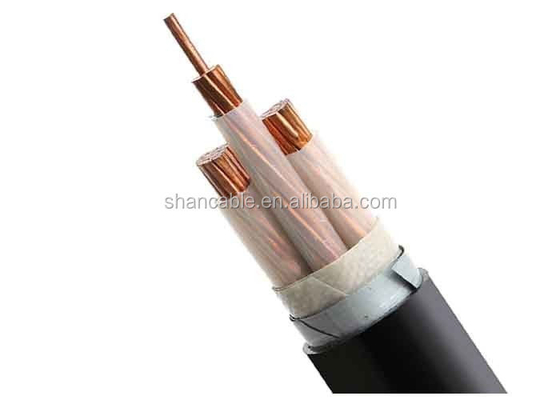

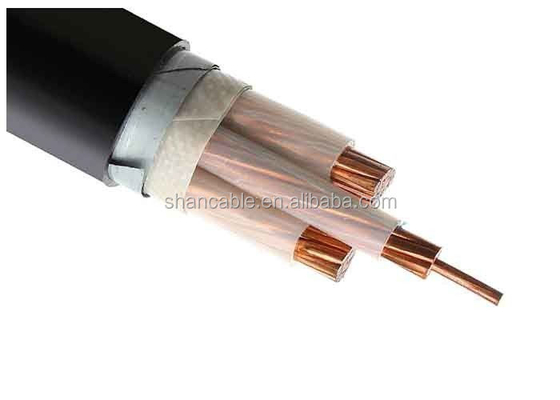

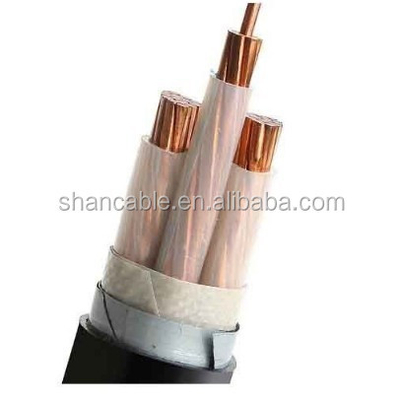

Cavo di alimentazione isolante XLPE a media tensione a singolo nucleo / 3 nuclei conduttore di rame XLPE Cavo isolante N2XSY
Costruzione di cavi di alimentazione isolanti XLPE:
| Direttore | Conduttore di rame secondo la norma IEC 60228, classe 2 |
| Conduttore circolare o a forma di cerchio | |
| Isolamento | XLPE (cross-linked polyethylene) a 90°C, molti colori opzionali |
| Disegno metallico facoltativo | Fabbricazione a partire da materiali di cui al capitolo 85 |
| Capota | PVC o FR-PVC di tipo ST2 a IEC 60502, nero o rosso o su misura |
Parametro tecnico:
| Sezione trasversale del conduttore | N. di fili/dia. del conduttore | Spessore dell'isolamento | Spessore della guaina | Circa. | Peso approssimativo | Resistenza massima a corrente continua del conduttore (20 °C) | Test di tensione AC | Classificazione attuale | |
| mm2 | pc/mm | mm | mm | (mm) | kg/km | Ω /km | KV/5min | In aria (A) | Nel suolo ((A) |
| 1 × 25 | 7/2.14 | 3.4 | 2 | 20.0 | 598 | 0.727 | 21 | 140 | 150 |
| 1 × 35 | 7/2.52 | 3.4 | 2 | 22.0 | 719 | 0.524 | 21 | 175 | 180 |
| 1 × 50 | 10/2.52 | 3.4 | 2 | 23.0 | 884 | 0.387 | 21 | 205 | 215 |
| 1 × 70 | Quattordici e mezzo.52 | 3.4 | 2 | 24.0 | 1097 | 0.268 | 21 | 260 | 265 |
| 1 × 95 | 19/2.52 | 3.4 | 2 | 26.0 | 1378 | 0.193 | 21 | 315 | 315 |
| 1 × 120 | 24 ore su 24.52 | 3.4 | 2 | 28.0 | 1658 | 0.153 | 21 | 365 | 360 |
| 1 × 150 | 30/2.52 | 3.4 | 2 | 30.0 | 1967 | 0.124 | 21 | 415 | 405 |
| 1 × 185 | 37/2.52 | 3.4 | 2 | 31.0 | 2335 | 0.0991 | 21 | 475 | 455 |
| 1 × 240 | 48/2.52 | 3.4 | 2 | 34.0 | 2908 | 0.0754 | 21 | 565 | 530 |
| 1 × 300 | - 61 e mezzo.52 | 3.4 | 2 | 36.0 | 3507 | 0.0601 | 21 | 645 | 595 |
| 1 × 400 | - 61 e mezzo.97 | 3.4 | 2.5 | 39.0 | 4503 | 0.0470 | 21 | 750 | 680 |
| 1 × 500 | 61/3.23 | 3.4 | 2.5 | 42.0 | 5479 | 0.0366 | 21 | 865 | 765 |
| 1 × 630 | 61/3.50 | 3.4 | 2.5 | 48.0 | 6952 | 0.0283 | 21 | 990 | 860 |
| 1 × 800 | 91/3.20 | 3.4 | 2.6 | 52.0 | 7120 | 0.0221 | 21 | 1140 | 950 |
| 1 × 1000 | 91/3.75 | 3.4 | 2.8 | 57.0 | 10500 | 0.0176 | 21 | 1250 | 1040 |
| 3 × 25 | 7/2.14 | 3.4 | 2.3 | 41.0 | 895 | 0.727 | 21 | 120 | 125 |
| 3 × 35 | 7/2.52 | 3.4 | 2.4 | 44.0 | 2293 | 0.524 | 21 | 145 | 155 |
| 3 × 50 | 10/2.52 | 3.4 | 2.5 | 46.0 | 2812 | 0.387 | 21 | 175 | 180 |
| 3 × 70 | Quattordici e mezzo.52 | 3.4 | 2.6 | 50.0 | 3508 | 0.268 | 21 | 220 | 220 |
| 3 × 95 | 19/2.52 | 3.4 | 2.7 | 53.0 | 4402 | 0.193 | 21 | 265 | 265 |
| 3 × 120 | 24 ore su 24.52 | 3.4 | 2.8 | 56.0 | 5319 | 0.153 | 21 | 305 | 300 |
| 3 × 150 | 30/2.52 | 3.4 | 2.9 | 59.0 | 6309 | 0.124 | 21 | 350 | 340 |
| 3 × 185 | 37/2.52 | 3.4 | 3.0 | 62.0 | 7319 | 0.0991 | 21 | 395 | 380 |
| 3 × 240 | 48/2.52 | 3.4 | 3.2 | 68.0 | 9218 | 0.0754 | 21 | 470 | 435 |
| 3 × 300 | - 61 e mezzo.52 | 3.4 | 3.4 | 72.0 | 11159 | 0.0601 | 21 | 535 | 485 |
| 3 × 400 | - 61 e mezzo.97 | 3.4 | 3.6 | 81.0 | 15107 | 0.0470 | 21 | 610 | 520 |
Consigli per ordinare
Tensione nominale
Standard di applicazione: IEC/BS/UL/GB
Numero di nuclei
Dimensioni e costruzione del conduttore
Tipo di isolamento
Armatura o non. Se armatura, tipo e materiale dell'armatura
L'esigenza di una guaina
Lunghezza del cavo e requisiti di imballaggio
Altri requisiti
Dati tecnici:
Tensione nominale 5,8/10 kV o 6,35/11 kV Basso Voltaggio
Temperatura massima del conduttore: sotto il normale (90°C), di emergenza (130°C) o di cortocircuito
condizioni superiori a 5 s (250°C).
Min. Temperatura ambiente 0 oC, dopo l'installazione e solo quando il cavo è in posizione fissa
Radius di piegatura minimo: 20 x O.D del cavo per singolo nucleo senza armatura
15 x cavo O.D. per multi core senza armatura
15 x cavo O.D. per singolo nucleo con armatura
12 x cavo O.D. per multi core con armatura
Norme:
Internazionale: IEC 60502, IEC 60228, (IEC 60332-3 solo per il tipo FR)
Cina: GB/T 12706, (GB/T 18380-3 solo per il tipo FR)
Altre norme quali BS, DIN, VDE e ICEA su richiesta
Installazione
1La temperatura di installazione non deve superare i 20°C. Se la temperatura ambiente è inferiore a 0°C, il cavo deve essere prereggiato.
2Il raggio di piegatura del cavo non deve essere inferiore a 8 volte.
Imballaggio e trasporto:
Siamo in grado di soddisfare i più severi orari di consegna in base all'ordine di acquisto.Il rispetto della scadenza è sempre la massima priorità, in quanto qualsiasi ritardo nella consegna del cavo può contribuire al ritardo complessivo del progetto e al superamento dei costi.
Il cavo è fornito in bobine di legno, scatole ondulate e bobine.La marcatura richiesta deve essere stampata con un materiale resistente alle intemperie sul lato esterno del tamburo in base alle esigenze del cliente..
