Shanghai shenghua cavo di media tensione Conductor di rame o alluminio XLPE Cablo di alimentazione isolato

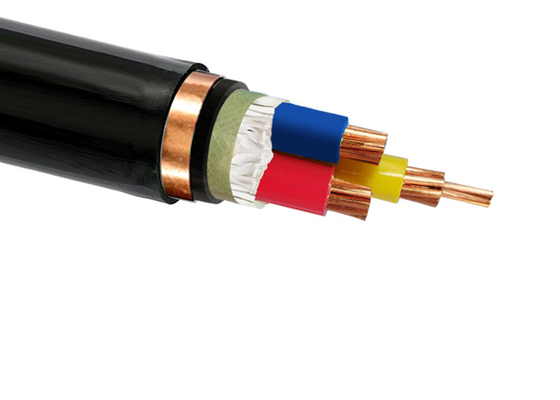

Marcatura in rilievo del cavo con conduttore in rame o alluminio a media tensione con isolamento XLPE

L'evoluzione della rete elettrica richiede cavi più intelligenti: le soluzioni XLPE da 0,6/1 kV a 35 kV di Shenghua

Infrastruttura completa per utenze, energie rinnovabili e reti industriali

Poiché le reti energetiche globali si stanno espandendo verso tensioni più elevate e reti più intelligenti, Shanghai Shenghua Cable offre sistemi di cavi XLPE completi che vanno da 0,6/1 kV a 35 kV, progettati per collegare la distribuzione a bassa tensione, le sottostazioni a media tensione e i corridoi di trasmissione ad alta tensione. Con le doppie certificazioni CE + CCC e la conformità agli standard IEC 60502-2, GB/T 12706 e KEMA

, i nostri cavi eliminano i rischi di compatibilità per gli EPC che implementano progetti energetici transfrontalieri.

Versatilità di tensione: dalle sottostazioni alle reti nazionali

• Bassa tensione (0,6/1 kV):
  Conduttori in rame flessibili di classe 5 (IEC 60228) per reti di distribuzione urbana, con configurazioni a 3+1 conduttori (ad esempio, 3×400 mm² + 1×185 mm²) che supportano l'integrazione trasformatore-quadro elettrico


• Media tensione (8,7/15kV–26/35kV):
  Progettazioni schermate con nastro in alluminio/rame con isolamento XLPE, che riducono le perdite dielettriche del 30% rispetto alle alternative in PVC





  . Ideale per le linee di raccolta di parchi solari/eolici.
• Alta tensione (21/35kV):
  Cavi armati unipolari con armatura in filo di acciaio inossidabile (SWA) per la trasmissione ad alta tensione sotterranea, classificati per carichi di emergenza a 130°C e sopravvivenza a cortocircuito a 250°C



Resilienza ingegneristica: dove la sicurezza incontra le prestazioni

• Resistenza termica:
  Funzionamento continuo a 90°C con capacità di sovraccarico di emergenza a 160°C, fondamentale per la domanda di picco nei data center o negli impianti industriali


• Flessibilità salvaspazio:
  Raggio di curvatura minimo di 12× diametro esterno del cavo (multicore armato), che consente il routing compatto in canaline portacavi o condotti congestionati


• Eco-conformità:
  Materiali certificati RoHS con guaine LSZH (Low Smoke Zero Halogen) per installazioni regolamentate dall'UE



Distribuzione globale, affidabilità localizzata

Convalidato in progetti ad alto rischio in tutto il mondo:

• Eolico offshore: cavi sottomarini da 35 kV con guaine in PVC con grado di protezione IP68 e schermi in nastro di rame, implementati negli interconnettori del Mare del Nord


• Modernizzazione della rete urbana: cavi LV a 3+1 conduttori (ad esempio, 3×240 mm² + 1×120 mm²) per la conversione da aerea a sotterranea nelle città dell'ASEAN


• Miniere e petrolchimico: armatura in nastro d'acciaio (STA) che resiste ai carichi di schiacciamento nei tunnel, abbinata a giacche ignifughe in FR-PVC



Perché le utenze si fidano del modello unico di Shenghua

1. Coerenza certificata:
   Testato in fabbrica secondo IEC 60502, KEMA e GB/T 12706, con audit interni che superano ISO 9001


2. Personalizzazione rapida:
   Configura conduttori (1–5), armatura (SWA/STA), conduttori (Cu/Al) e colori della guaina in ≤7 giorni





3. Logistica a zero ritardi:
   Consegna in 10 giorni per ordini all'ingrosso (MOQ: 200 m), spediti su tamburi di legno sigillati contro l'umidità

Applicazioni: il cavo isolato XLPE viene utilizzato come linea di distribuzione e trasmissione di energia alla tensione nominale di 26/35 kV.

Costruzione:

Consigli per l'ordine

Tensione nominale

Standard di applicazione: IEC/BS/UL/GB

Numero di anime

Dimensione e costruzione del conduttore

Tipo di isolamento

Armato o non armato. Se armatura, il tipo e il materiale dell'armatura

Il requisito della guaina

Lunghezza del cavo e requisito di imballaggio

Altro requisito

Dati tecnici: Tensione nominale: 26/35 kV Media tensione

Temperatura massima del conduttore: in condizioni normali (90°C), di emergenza (130°C) o di cortocircuito non superiori a 5 s (250°C).

Temperatura ambiente minima 0 OC, dopo l'installazione e solo quando il cavo è in posizione fissa

Raggio di curvatura minimo: 20 x diametro esterno del cavo per anima singola senza armatura

15 x diametro esterno del cavo per anime multiple senza armatura

15 x diametro esterno del cavo per anima singola con armatura

12 x diametro esterno del cavo per anime multiple con armatura

Standard: Internazionali: IEC 60502-2, IEC 60228, (IEC 60332-3 solo per tipo FR)

Cina: GB/T 12706, (GB/T 18380-3 solo per tipo FR)

Altri standard come BS, DIN, VDE e ICEA su richiesta

Parametro tecnico:

Imballaggio e spedizione: siamo in grado di soddisfare i programmi di consegna più rigorosi in base all'ordine di acquisto. Rispettare la scadenza è sempre la priorità assoluta, poiché qualsiasi ritardo nella consegna del cavo può contribuire al ritardo complessivo del progetto e al superamento dei costi.
Il cavo viene fornito in bobine di legno, scatole di cartone ondulato e bobine. Le estremità del cavo sono sigillate con nastro autoadesivo BOPP e tappi di tenuta non igroscopici per proteggere le estremità del cavo dall'umidità. La marcatura richiesta deve essere stampata con un materiale resistente agli agenti atmosferici all'esterno del tamburo in base alle esigenze del cliente.

Impegno post-vendita: Shanghai Shenghua Cable (Group) possiede il principio di Shenghua "Sforzarsi per la migliore impresa, produrre il miglior prodotto, fornire il miglior servizio, stabilire il miglior marchio", insiste sulla politica della qualità prima, si impegna a raggiungere l'alta qualità e lo zero difetti delle merci. Pertanto, ogni cliente potrebbe beneficiare appieno della qualità superiore e del servizio impeccabile di Shenghua Cable. Nel frattempo, osserviamo lo spirito di Shenghua di "Fare del nostro meglio, vincere reciprocamente", desideriamo stabilire un rapporto a lungo termine e stabile con ogni cliente. Con la presente, garantiamo che:

1. Il cliente è Dio. Faremo tesoro di ogni cliente, di ogni collaborazione con il cuore.
2. Servizio di prevendita gratuito. Forniremo la migliore proposta per ogni cliente.
3. Buon servizio di vendita. Forniremo operazioni relative al prodotto gratuite, suggerimenti per la manutenzione e messa in servizio dell'installazione
servizio di consulenza tecnica quando si stabilisce un rapporto di collaborazione con i clienti.
4. Servizio post-vendita premuroso. I nostri prodotti sono garantiti da PICC (People's Insurance Company of China). Noi
forniremo manutenzione e debug gratuiti entro 12 mesi dall'installazione (ad eccezione dell'uso errato).
5. Garantiamo di risolvere i tuoi problemi entro 24 ore a Shanghai, 72 ore per altri distretti.
6. Servizio telefonico hotline 24 ore su 24. Nomineremo una persona professionale per rispondere alla tua domanda in modo tempestivo.
Crediamo sempre fermamente che "La qualità è la linea di vita, il servizio è il lasciapassare", che ci renderà più vicini e stretti!
Shanghai Shenghua Cable (Group) Co., Ltd.

FAQ
D: Quanto tempo ci vuole per ottenere un preventivo?

R: La maggior parte dei preventivi viene restituita entro 24 ore, tuttavia, se si tratta di una costruzione speciale, potrebbero essere necessari più giorni.

D: Quali garanzie offrono i vostri prodotti?

R: Il cavo SHAN garantisce che tutti i nostri prodotti, fili, cavi e altro siano privi di difetti. Rimborseremo qualsiasi prodotto che non soddisfi la qualità concordata da entrambe le parti. I termini specifici sono i seguenti:
1. Garantiamo che rispetteremo i requisiti del periodo di garanzia specificati nel contratto, che le merci fornite in base all'ordine di acquisto per l'approvvigionamento della rete di distribuzione a trasporto autonomo di cavi e fili
2. Saranno fabbricati secondo questa specifica e che le merci saranno nuove, inutilizzate, dei modelli più recenti o attuali. Una volta selezionati, forniremo le merci rigorosamente in base ai requisiti del contratto.
3. La garanzia rimane valida per dodici (12) mesi dopo che le merci, o qualsiasi parte di esse a seconda dei casi, sono state consegnate e accettate alla destinazione finale indicata nel SCC, o per diciotto (18) mesi dopo la data di spedizione dal porto o luogo di carico nel paese di origine, a seconda del periodo che si conclude per primo.
4. Durante il periodo di garanzia, l'acquirente può proclamare direttamente al produttore in forma scritta o tramite l'agente in caso di problemi di qualità delle merci. Il produttore effettuerà la riparazione o la sostituzione in tempi ragionevoli e si farà carico di tutte le spese relative.

D: Vendete altri prodotti oltre a fili e cavi?

R: Fili e cavi sono il nostro forte, tuttavia, vendiamo anche connettori, gruppi di cavi e utensili per cavi, solo per citarne alcuni. I nostri prodotti servono numerosi mercati in tutto il mondo.
