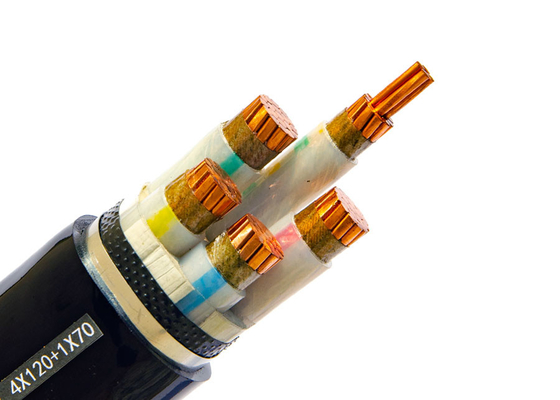

Cavo elettrico Shenghua Power a bassa tensione multipolare in rame Xlpe IEC 60228 Classe 2

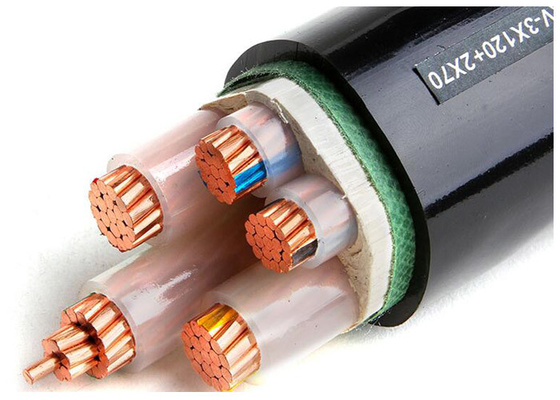

Cavo di alimentazione isolato LV a bassa tensione a più nuclei in rame elettrico XLPE con certificati


Infrastrutture di ricarica per veicoli a prova di futuro richiedono cavi più intelligenti: la soluzione XLPE di Shenghua

90°C di continuità + 160°C di sovraccarico di emergenza per caricabatterie veloci e impianti sotterranei

Con le vendite globali di veicoli elettrici che dovrebbero superare i 40 milioni all'anno entro il 2030 (AIE), i problemi di surriscaldamento e durata dei cavi di ricarica sono dei colli di bottiglia critici.Shenghua Power Cable risolve questo problema con cavi a bassa tensione isolati da XLPE., progettato per gestire il calore continuo a 90°C e i sovraccarichi a breve termine a 160°C ¥ convalidato in caricabatterie veloci a corrente continua da 150 kW e stazioni di ricarica sotterranee.I nostri progetti certificati CE + KEMA combinano isolamento XLPE e rivestimento FR-PVC per eliminare i rischi di degradazione termica garantendo allo stesso tempo lo schermo EMI per una fornitura di energia stabile

Perché XLPE supera le applicazioni di ricarica dei veicoli elettrici

1. Resilienza termica:

   • Funzionamento continuo a 90°C: l'isolamento XLPE resiste al ammorbidimento o alla fusione sotto carichi ad alta corrente, a differenza dei cavi in PVC standard (max 70°C)


   • Tolleranza di emergenza a 160°C: supporta le correnti di sovratensione durante i cicli di ricarica di picco (ad esempio, Tesla V3 Supercharger)



2. EMI Shielding:

   • Dispositivi di protezione da nastro di rame: bloccano le interferenze elettromagnetiche provenienti da linee elettriche adiacenti, garantendo la conformità alla direttiva CE EMC 2014/30/UE



3. Durabilità meccanica:

   • Classe 5 Conduttori flessibili: resistono a più di 10.000 cicli di piegatura in sistemi di ricarica retrattili


   • Involucro in FR-PVC: ignifugo (IEC 60332-3 Cat. A) e resistente agli UV per uso esterno/sotto terra



Dimostrato in scenari di ricarica ad alta domanda

• 150kW + caricabatterie a corrente continua rapida: configurazioni 3×150mm2 + 1×95mm2 forniscono corrente di 500A senza throttling termico


• Condotti sotterranei: le varianti LSZH (Low Smoke Zero Halogen) soddisfano le norme di densità di fumo DIN 4102 per i parcheggi chiusi


• Ristrutturazione delle stazioni di servizio: i materiali di rivestimento resistenti all' olio impediscono la degradazione da fuoriuscite di carburante (provati secondo la norma ISO 6722)



Specifiche tecniche

Perché scegliere Shenghua per i progetti di ricarica dei veicoli elettrici?

• Rapida personalizzazione: dimensioni personalizzate del conduttore (1.5 400 mm2), armatura (fusoliera/swa) e colori della guaina (nero/giallo-verde) in 7 giorni


  .
• Global Compliance: soddisfa IEC 60228, GB/T 33594 (norme di ricarica EV) e EN 50620 (infrastruttura di ricarica UE)


  .
• Sicurezza a zero alogeni: le opzioni LSZH riducono i rischi di fumi tossici nelle gallerie/altopiani



Applicazioni: il cavo isolante XLPE è utilizzato come linea di distribuzione e trasmissione di energia a tensione nominale di 0,6/1KV.

Costruzione:


Consigli per ordinare

Tensione nominale
Standard di applicazione: IEC/BS/UL/GB
Numero di nuclei e indicazione dei nuclei del cavo
Dimensioni e costruzione del conduttore
Tipo di isolamento
Armatura o non. Se armatura, tipo e materiale dell'armatura
L'esigenza di una guaina
Lunghezza del cavo e requisiti di imballaggio
Altri requisiti


Data tecnica: tensione nominale:0.6/1kV bassa tensione
Temperatura massima del conduttore: in condizioni normali (90°C), di emergenza (130°C) o di cortocircuito non più di 5 s (250°C).
Min. Temperatura ambiente 0 oC, dopo l'installazione e solo quando il cavo è in posizione fissa
Radius di piegatura minimo: 20 x O.D del cavo per singolo nucleo senza armatura
15 x cavo O.D. per multi core senza armatura
15 x cavo O.D. per singolo nucleo con armatura
12 x cavo O.D. per multi core con armatura

Norme: Internazionale: IEC 60502, IEC 60228, (IEC 60332-3 solo per il tipo FR)
Cina: GB/T 12706, (GB/T 18380-3 solo per il tipo FR)
Altre norme quali BS, DIN, VDE e ICEA su richiesta

Installazione

1La temperatura di installazione non deve superare i 20°C. Se la temperatura ambiente è inferiore a 0°C, il cavo deve essere prereggiato.
2Il raggio di piegatura del cavo non deve essere inferiore a 8 volte.
3Dopo l'installazione, il cavo deve essere sottoposto a prova di tensione di supporto per 15 minuti.

Parametro tecnico:

Imballaggio e spedizione: siamo in grado di soddisfare i tempi di consegna più rigorosi in base all'ordine di acquisto.Il rispetto della scadenza è sempre la massima priorità, in quanto qualsiasi ritardo nella consegna del cavo può contribuire al ritardo complessivo del progetto e al superamento dei costi.
Il cavo è fornito in bobine di legno, scatole ondulate e bobine.La marcatura richiesta deve essere stampata con un materiale resistente alle intemperie sul lato esterno del tamburo in base alle esigenze del cliente..





Servizio post-vendita


Noi, Shanghai Shenghua Cable Group siamo specializzati in ricerca e sviluppo e produzione di cavi e fili.che copre l'intero processo di gestione dell'impresaUn sistema di controllo della qualità completo è stato messo in atto per garantire che i prodotti soddisfino gli standard internazionali.servizio eccellente e marchio noto. "Abbidire alla garanzia di qualità, dedicato a fornire agli utenti prodotti affidabili sempre" è il nostro impegno per la qualità.I prodotti della nostra azienda sono assicurati dalla PICC (la People's Insurance Company of China)Inoltre, offriamo garanzie specifiche come segue:

1.Garantiamo di rispettare i requisiti del periodo di garanzia specificati nel contratto.

2. noi verremo fabbricati secondo questa specifica e che i beni saranno nuovi, non usati, dei modelli più recenti o attuali.Forniremo le merci rigorosamente secondo i requisiti del contratto..

3La garanzia rimane valida per dodici (12) mesi dopo la consegna della merce, o di una parte di essa.
di cui, se del caso, sono stati consegnati e accettati nella destinazione finale
indicato nel CCS o per diciotto (18) mesi dopo la data di spedizione dal porto o
luogo di carico nel paese di origine, a seconda del periodo che scade prima.

4Durante il periodo di garanzia l'acquirente può dichiarare direttamente al fabbricante in forma scritta o tramite l'agente se vi è un problema di qualità della merce.Il fabbricante effettuerà la riparazione o la sostituzione entro un termine ragionevole, e sosterrà tutte le spese connesse.
