Dettagli:
Termini di pagamento e spedizione:
|
| Model name: | PVC Insulated Cable | Conductor Type: | Cu |
|---|---|---|---|
| Size: | 1.5~800 sqmm | Core no.: | 1 |
| Insulation color: | Customization | Sheath color: | Black or customization |
| Corporation: | shenghua group | Brand: | Sh Cable |
| Evidenziare: | Cavo di alimentazione unipolare con guaina in PVC,Cavo di alimentazione unipolare 1kV,Cavo di alimentazione elettrica unipolare |
||

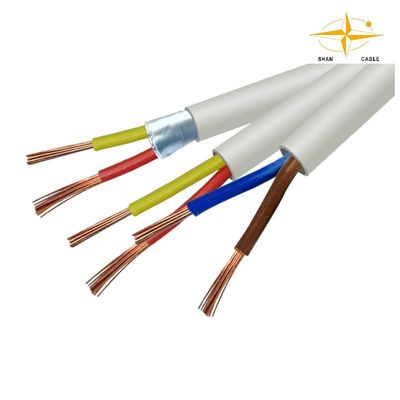

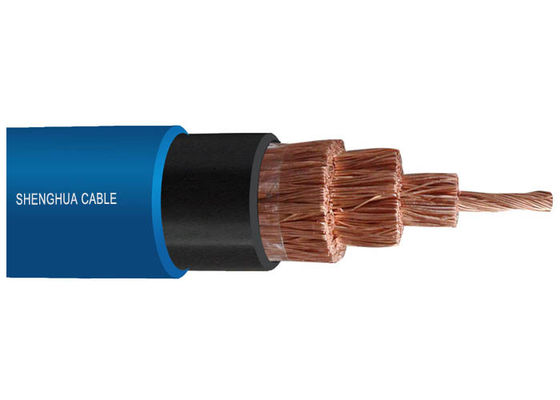

Cable isolante in PVC a 1 kV di rame, cavo elettrico avvolto in PVC
Shanghai Shenghua Cable (Group) Co., Ltd. è il produttore di cavi n. 2 in Cina con una produzione annuale di 110.000 km.
- offre una sicurezza e efficienza elettrica senza pari con il suo cavo a conducente di rame a singolo nucleo da 1kV. progettato per condotti sotterranei, acqua salina e zone industriali,questa soluzione certificata IEC combina una costruzione robusta, la resilienza al fuoco e la conformità globale alle infrastrutture energetiche critiche in tutto il mondo.
| Conduttore (mm2) | Resistenza massima (Ω/km) | Diametro (mm) | Raggio di piegatura |
|---|---|---|---|
| 240 | 0.0754 | 28.8 | 20 x OD |
| 400 | 0.0470 | 35.5 | 20 x OD |
| 800 | 0.0221 | 46.1 | 20 x OD |
| Specificità complete: da 1,5 mm2 a 800 mm2 |
Edilizia
Conduttore: Conduttore di rame recoiato secondo la norma IEC 60228
≤ 6 mm2 solidi (classe 1) o stratificati (classe 2)
> 6 mm2 di fili (classe 2)
Il conduttore flessibile (classe 5) è facoltativo.
Isolamento: PVC (cloruro di polivinile) a 75°C
Disegno metallico opzionale: nastro di rame o filo di rame a treccia opzionale
Armatura opzionale: :Fio di alluminio o nastro in acciaio inossidabile per cavi a singolo nucleo, filo d'acciaio o nastro d'acciaio per cavi a più nuclei
Involucro: PVC o FR-PVC di tipo ST2 a IEC 60502, nero o rosso o su misura
Applicazioni
Utilizzato all'esterno come cavi di energia e di illuminazione, in condotti di cavi, sotto terra, sotto acqua normale e salata se appositamente realizzati.
Questo prodotto è applicabile al routing fisso nella rete di distribuzione di energia o alle apparecchiature industriali con tensione nominale di frequenza di potenza inferiore o uguale a 1 kV.
Per posa all'interno e all'esterno, in grado di sopportare una certa trazione durante l'installazione, ma non forze meccaniche esterne.
Norme
Internazionale: IEC 60502-1, IEC 60228, (IEC 60332-3 solo per il tipo FR)
Cina: GB/T 12706, (GB/T 18380-3 solo per il tipo FR)
Altre norme quali BS, DIN e ICEA su richiesta
Dati tecnici
tensione nominale:0.6/1kV bassa tensione
Temperatura massima del conduttore: in condizioni normali (75 °C), di emergenza (130 °C) o di cortocircuito non più di 5 s (160 °C).
Min. Temperatura ambiente 0 oC, dopo l'installazione e solo quando il cavo è in posizione fissa
Radius di piegatura minimo: 20 x O.D del cavo per singolo nucleo senza armatura
15 x cavo O.D. per multi core senza armatura
15 x cavo O.D. per singolo nucleo con armatura
12 x cavo O.D. per multi core con armatura
Consigli per ordinare
Tensione nominale
Norma di applicazione:CEI/BS/UL/GB
Numero di nuclei
Dimensioni e costruzione del conduttore
Tipo di isolamento
Armatura o non. Se armatura, tipo e materiale dell'armatura
L'esigenza di una guaina
Lunghezza del cavo e requisiti di imballaggio
Altri requisiti
Parametro tecnico:
| Sezione trasversale del conduttore | Spessore dell'isolamento | Spessore della guaina | Diametro approssimativo del cavo | Resistenza massima del conduttore a 20 °C | Tensione di prova ((AC) |
| mm2 | mm | mm | mm | Ohm/km | KV/5min |
| 1.5 | 0.8 | 1.4 | 6.1 | 12.1 | 3.5 |
| 2.5 | 0.8 | 1.4 | 6.5 | 7.41 | 3.5 |
| 4 | 1.0 | 1.4 | 7.4 | 4.61 | 3.5 |
| 6 | 1.0 | 1.4 | 7.9 | 3.08 | 3.5 |
| 10 | 1.0 | 1.4 | 9.2 | 1.83 | 3.5 |
| 16 | 1.0 | 1.4 | 10.3 | 1.15 | 3.5 |
| 25 | 1.2 | 1.4 | 12.0 | 0.73 | 3.5 |
| 35 | 1.1 | 1.4 | 13.2 | 0.524 | 3.5 |
| 50 | 1.4 | 1.4 | 14.9 | 0.387 | 3.5 |
| 70 | 1.6 | 1.4 | 16.7 | 0.268 | 3.5 |
| 95 | 1.6 | 1.5 | 19.3 | 0.193 | 3.5 |
| 120 | 1.8 | 1.5 | 20.9 | 0.153 | 3.5 |
| 150 | 2.0 | 1.6 | 23.1 | 0.124 | 3.5 |
| 185 | 2.2 | 1.7 | 25.6 | 0.0991 | 3.5 |
| 240 | 2.4 | 1.8 | 28.8 | 0.0754 | 3.5 |
| 300 | 2.6 | 1.9 | 31.9 | 0.060 | 3.5 |
| 400 | 2.6 | 2.0 | 35.5 | 0.0470 | 3.5 |
| 500 | 2.8 | 2.1 | 39.7 | 0.0366 | 3.5 |
| 630 | 2.9 | 2.2 | 43.7 | 0.0283 | 3.5 |
| 800 | 2.9 | 2.4 | 46.1 | 0.0221 | 3.5 |
Imballaggio e spedizione
Siamo in grado di soddisfare i più severi orari di consegna in base all'ordine di acquisto.Il rispetto della scadenza è sempre la massima priorità, in quanto qualsiasi ritardo nella consegna del cavo può contribuire al ritardo complessivo del progetto e al superamento dei costi.
Il cavo è fornito in bobine di legno, scatole ondulate e bobine.La marcatura richiesta deve essere stampata con un materiale resistente alle intemperie sul lato esterno del tamburo in base alle esigenze del cliente..
Impegno post-servizio
Shanghai Shenghua Cable (Group) possiede il principio di Shenghua "Lottare per la migliore impresa, produrre il miglior prodotto, fornire il miglior servizio, stabilire il miglior marchio",insiste sulla politica della qualità al primo posto, si sforza di raggiungere un'alta qualità e zero difetti delle merci. Pertanto, ogni cliente potrebbe beneficiare pienamente della qualità superiore e del servizio impeccabile di Shenghua Cable.Osserviamo lo spirito di Shenghua di "Fai del tuo meglio""Mutually Win", desideriamo stabilire una relazione a lungo termine e stabile con ogni cliente.
1Il cliente e' Dio, apprezzeremo ogni cliente, ogni cooperazione.
2- Servizio pre-vendita gratuito.
3. Buono servizio di vendita. Forniremo gratuitamente relativo prodotto di funzionamento, consigli di manutenzione e installazione di messa in servizio
servizio di consulenza tecnica quando si instaurano relazioni di cooperazione con i clienti.
4. Servizio post vendita premuroso. Il nostro prodotto sono garantiti da PICC ((People's Insurance Company of China).
fornire manutenzione e depurazione gratuite entro 12 mesi dall'installazione (ad eccezione dell'uso errato).
5Garantiamo di risolvere i vostri problemi entro 24 ore a Shanghai, 72 ore per gli altri distretti.
6. 24 ore servizio telefonico hotline.
Crediamo sempre fermamente che "La qualità è la linea di vita, il servizio è laissez-passer", che ci renderà più vicini e stretti!
Shanghai Shenghua Cable (Group) Co., Ltd.
Domande frequenti
D: Quanto tempo ci vuole per ricevere un preventivo?
R: La maggior parte dei preventivi vengono restituiti entro 24 ore, tuttavia, se si tratta di una costruzione speciale, potrebbe richiedere più giorni.
D: Quali garanzie hanno i vostri prodotti?
R: Il cavo SHAN garantisce che tutti i nostri prodotti, fili, cavi e altro siano privi di difetti.I termini specifici sono i seguenti::
1Garantiamo che rispetteremo i requisiti del periodo di garanzia specificato nel contratto,che le merci fornite nell'ambito dell'ordine di acquisto per l'approvvigionamento di cavi e fili della rete di distribuzione autonoma
2. noi verremo fabbricati secondo questa specifica e che i beni saranno nuovi, non usati, dei modelli più recenti o attuali.Forniremo le merci rigorosamente secondo i requisiti del contratto..
3. la garanzia rimane valida per dodici (12) mesi dopo che le merci, o una qualsiasi loro parte, a seconda dei casi, sono state consegnate e accettate nella destinazione finale indicata nella CCS,o per diciotto (18) mesi dopo la data di spedizione dal porto o dal luogo di carico nel paese di origine, a seconda del periodo che scade prima.
4Durante il periodo di garanzia l'acquirente può dichiarare direttamente al fabbricante in forma scritta o tramite l'agente se vi è un problema di qualità della merce.Il fabbricante effettuerà la riparazione o la sostituzione entro un termine ragionevole, e sosterrà tutte le spese connesse.
D: Vende altri prodotti oltre al filo e al cavo?
R: Il filo e il cavo sono il nostro punto di forza, tuttavia, vendiamo anche connettori, assemblaggi di cavi e attrezzi per cavi per citarne solo alcuni.
