| Conduttore di fase: | Aluminici | Conduttore neutrale: | Leghe di alluminio |
|---|---|---|---|
| Isolamento: | XLPE | Tensione nominale: | 0.6/1kv |
| Numeri dei nuclei: | 4 | Applicazione: | Linea aerea di alimentazione elettrica |
| società: | gruppo shenghua | Marchio: | Cable |
| Evidenziare: | Cavo elettrico aereo,Cavo elettrico di Shenghua,1 cavo aereo connesso al messaggero |
||

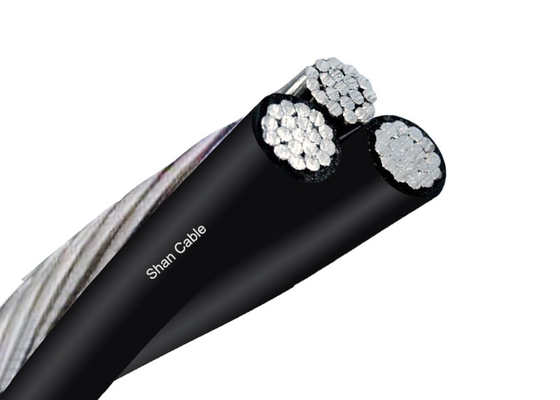

Cavo isolante Xlpe aereo, cavo di alimentazione aereo con 1 conduttore messaggero
Descrizione
3 conduttori di fase + 1 conduttore Messenger
I cavi aerei Bundled progettati per le linee di distribuzione aeree hanno un messaggero neutro isolato in AAAC, sul quale il conduttore di fase di alluminio isolato è avvolto a elica.I cavi sono classificati a 0.6/1(1.2) kV e conforme alla norma IEC60502.
Edilizia
a) Fase - Il conduttore di fase deve essere di conduttore in alluminio condizione H68 e con filamento circolare compattato.
b) Neutro o messaggero - Il conduttore neutro o messaggero deve essere di conducente in lega di alluminio e con filamento circolare compattato.
2Isolamento:
I conduttori neutri di fase devono essere estrusi con polietilene (PE) come isolamento.
Scheda delle indicazioni tecniche
| Conduttore di fase | |||||||||||
| Area nominale della sezione trasversale | mm2 | 16 | 16 | 25 | 35 | 50 | 70 | 95 | 120 | 150 | 185 |
| Numero di nuclei | 1 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | |
| Numero minimo di fili | 6 | 6 | 6 | 6 | 6 | 12 | 15 | 15 | 30 | 30 | |
| Spessore nominale dell'isolamento | mm | 1 | 1 | 1.2 | 1.2 | 1.4 | 1.4 | 1.6 | 1.6 | 1.8 | 2.0 |
| Diametro del nucleo isolato | mm | 6.8 | 6.8 | 8.5 | 9.5 | 11.2 | 13.0 | 15.1 | 16.6 | 18.4 | 20.6 |
| Max. resistenza a corrente continua a 20°C | Ohm/km | 1.91 | 1.91 | 1.20 | 0.868 | 0.641 | 0.443 | 0.320 | 0.253 | 0.206 | 0.164 |
| Corrente nominale a vento fermo, ambiente | A | 61 | 61 | 84 | 104 | 129 | 167 | 209 | 246 | 283 | 332 |
| temperatura = 30°C | |||||||||||
| Temperatura del conduttore = 75°C | |||||||||||
| Conduttore del messaggero | |||||||||||
| Area nominale della sezione trasversale | mm2 | 25 | 25 | 25 | 25 | 35 | 50 | 70 | 70 | 95 | 120 |
| Numero minimo di fili | 6 | 6 | 6 | 6 | 6 | 6 | 12 | 12 | 15 | 15 | |
| Spessore nominale dell'isolamento | mm | 1.2 | 1.2 | 1.2 | 1.2 | 1.2 | 1.4 | 1.4 | 1.4 | 1.6 | 1.6 |
| Diametro del nucleo isolato | mm | 8.5 | 8.5 | 8.5 | 8.5 | 9.5 | 11.2 | 13.1 | 13.1 | 15.1 | 16.6 |
| Max. resistenza a corrente continua a 20°C | Ohm/km | 1.312 | 1.312 | 1.312 | 1.312 | 0.943 | 0.693 | 0.469 | 0.469 | 0.349 | 0.273 |
| Carico di rottura calcolato | kN | 6.4 | 6.4 | 6.4 | 6.4 | 8.9 | 12.1 | 18.0 | 18.0 | 24.2 | 30.8 |
| Cavo completato | |||||||||||
| Diametro totale approssimativo | mm | 15.3 | 19.0 | 23.2 | 25.6 | 30.0 | 34.9 | 40.6 | 44.1 | 49.2 | 54.9 |
| Peso approssimativo del cavo | kg/km | 160 | 290 | 400 | 500 | 680 | 920 | 1270 | 1510 | 1870 | 2340 |
| Lunghezza dell'imballaggio | m/tamburo | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 500 | 500 | 500 | 500 |
Siamo in grado di soddisfare i più severi orari di consegna in base all'ordine di acquisto.Il rispetto della scadenza è sempre la massima priorità, in quanto qualsiasi ritardo nella consegna del cavo può contribuire al ritardo complessivo del progetto e al superamento dei costi.
Il cavo è fornito in bobine di legno, scatole ondulate e bobine.La marcatura richiesta deve essere stampata con un materiale resistente alle intemperie sul lato esterno del tamburo in base alle esigenze del cliente..
