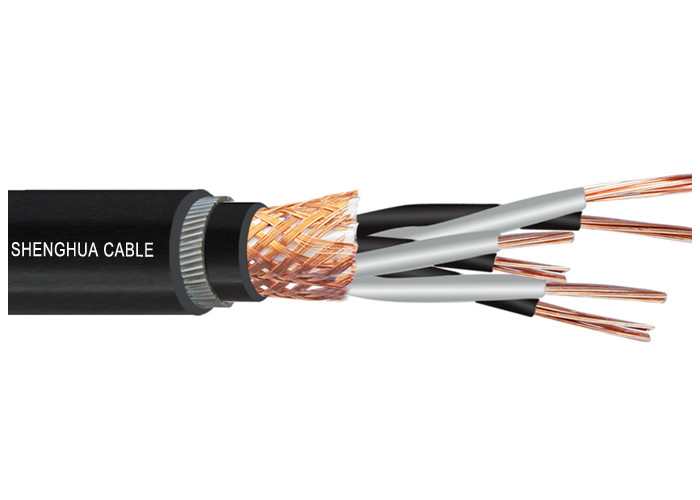

Gruppo Shanghai Shenghua XLPE Isolamento Acciaio Filtro Cablo strumento blindato, Cablo strumento blindato

Cavo per strumenti schermato con isolamento XLPE, Cavo per strumenti corazzato

Sfidare ambienti estremi: i cavi schermati XLPE di Shenghua per l'integrità del segnale critico per la missione​​

Negli impianti petrolchimici, nelle sottostazioni elettriche e nelle fabbriche automatizzate, le interferenze EMI e le sollecitazioni meccaniche interrompono il 38% dei segnali di controllo​​, innescando guasti alle apparecchiature, corruzione dei dati e costosi tempi di inattività. ​​Shanghai Shenghua Power Group Cable​​ elimina questi rischi con i suoi ​​Cavi per strumentazione schermati XLPE​​, progettati per la difesa EMI a triplo strato, l'armatura di grado militare e la resilienza operativa da -40°C a 90°C°C nei sistemi di distribuzione AC/DC a 1000 V dove la precisione del segnale non è negoziabile.

Ingegneria a tripla protezione per condizioni brutali​​

1. Tecnologia di schermatura a prova di EMI​​:

   • Schermatura con lamina di alluminio + filo di drenaggio​​ (tipo DJYP3VP3) offre un'attenuazione di 85 dB a 30 MHz, neutralizzando le interferenze provenienti da trasformatori a 110 kV e VFD negli acciaierie


   • Schermatura individuale e complessiva​​ (ad esempio, DJYP3VP3-32) previene il crosstalk in fasci a 19 conduttori, consentendo segnali di alimentazione a 10 A e segnali di sensore a 10 kHz simultanei con ​​<0,1% di distorsione​​



2. Resilienza artica-deserto​​:

   • L'isolamento XLPE​​ resiste a ​​90°C di calore continuo​​ (rispetto ai 70°C del PVC standard), mantenendo una resistenza di isolamento >12 MΩ·km nelle sale turbine dove le temperature ambiente raggiungono ​​65°C+​​


   • Armatura in filo d'acciaio​​ (DJYVP3-32) sopravvive a carichi di schiacciamento di 8 tonnellate, convalidati nelle collisioni delle gru portuali di Shanghai, e resiste alla corrosione salina nelle piattaforme offshore per ​​15+ anni​​



3. Installazione iper-flessibile​​:

   • Raggio di curvatura 6×​​ (ad esempio, ​​20,1 mm OD per 19 conduttori​​) consente il routing attraverso canaline congestionate, riducendo i tempi di installazione del ​​40%​​ rispetto alle alternative rigide


   • Flessibilità a freddo a -40°C​​ previene le crepe della guaina nelle sottostazioni siberiane, sopravvivendo a ​​500.000+ cicli di flessione​​ in macchinari in movimento



Certificato per zone pericolose globali​​

I cavi Shenghua sono conformi a:

• IEC 60228 e GB9330​​: Ritardante di fiamma (IEC 60332) e rigidità dielettrica di 3 kV/5 min.
• CE/RoHS/KEMA​​: Materiali senza alogeni (Cd <0,01%, Pb <0,1%) e convalida dell'immunità EMI


• ISO 9001/OHSAS 18001​​: Protocolli di sicurezza per installazioni petrolifere/gas Zone 1



Specifiche tecniche: gamma di cavi Shenghua​​

Intervallo di temperatura​​: da -40°C a 90°C • ​Raggio di curvatura​​: 6× OD (non corazzato), 12× OD (corazzato)

Applicazioni comprovate in infrastrutture critiche​​

• Sistemi SCADA di centrali nucleari​​: i cavi DJYP3VP3-32 hanno mantenuto la precisione del segnale in mezzo all'EMI dei quadri elettrici a 110 kV nella fase III di Guangdong
  4
  .
• Oleodotti artici​​: DJYVP3-22 ha resistito alla fragilità a -38°C e all'esposizione all'H₂S nei campi siberiani per oltre 8 anni


• Robotica automobilistica​​: DJYP3V a 12 conduttori ha eliminato la perdita di dati nelle linee di saldatura di BMW nonostante i lampi ad arco da 15 kA



Perché gli ingegneri globali si fidano di Shanghai Shenghua​​

1. Produzione a difetto zero​​:

   • Controlli di integrità della schermatura basati sull'intelligenza artificiale​​: le scansioni laser verificano l'uniformità della sovrapposizione del foglio (±0,1 mm), eliminando le lacune EMI


   • Test Hi-Pot al 100%​​: i test di sollecitazione AC a 3,5 kV convalidano l'integrità dell'isolamento per la conformità KEMA



2. Distribuzione globale rapida​​:

   • Preventivi in 24 ore​​: anime su misura (1-19), tipi di armatura (filo d'acciaio/nastro) e certificazioni DIN/BS


   • Imballaggio in bobine di legno​​: le estremità sigillate con nastro BOPP impediscono l'ingresso di umidità durante il trasporto marittimo verso UE/USA



3. Garanzia post-vendita senza pari​​:

   • Garanzia supportata da PICC​​: garanzia di sostituzione di 12 mesi per le deviazioni IEC + supporto tecnico 24 ore su 24, 7 giorni su 7 con sede a Shanghai


   • 36+ brevetti​​: per l'estrusione XLPE e la tecnologia di intreccio dell'armatura, implementati nella diga delle Tre Gole in Cina

Applicazione

Questo prodotto si applica per il collegamento di fili di apparecchi elettrici, apparecchi o computer, utilizzato in apparecchiature di distribuzione con tensione nominale fino a e compresa A.C.450/750V o D.C.1000V

Descrizione

Caratteristiche e parametri rilevanti

1. Temperatura di servizio a lungo termine del conduttore del cavo: 90°C

2. Tensione nominale: 300/500V,450/750V,600/1000V.

3. Temperatura di posa del cavo ≥ 0°C

4. Anime (coppia/tripla): 1~19

5. Raggio di curvatura minimo:≥ diametro esterno del cavo 6 volte

Condizioni d'uso

Il cavo è approvato per il funzionamento su installazione fissa o mobile a temperatura ambiente da -40 ℃ a 50 ℃, umidità relativa non superiore all'80% e temperatura di esercizio dell'anima non superiore a 70 ℃, evitando anche radiazioni dirette ad alta temperatura o contatto. La temperatura non deve mai essere inferiore a 0℃ quando il cavo viene posato. Raggio di curvatura ammissibile: non inferiore a 6 volte il diametro complessivo per cavi non corazzati; non inferiore a 12 volte il diametro complessivo per cavi corazzati o schermati; non inferiore a 6 volte il diametro complessivo per cavi flessibili schermati.

Tipo opzionale

Imballaggio e spedizione

Siamo in grado di soddisfare i programmi di consegna più rigorosi in base a ogni ordine di acquisto. Rispettare la scadenza è sempre la priorità assoluta, poiché qualsiasi ritardo nella consegna del cavo può contribuire al ritardo complessivo del progetto e al superamento dei costi.
Il cavo viene fornito in bobine di legno, scatole di cartone ondulato e bobine. Le estremità del cavo sono sigillate con nastro autoadesivo BOPP e tappi di tenuta non igroscopici per proteggere le estremità del cavo dall'umidità. La marcatura richiesta deve essere stampata con un materiale resistente agli agenti atmosferici all'esterno del tamburo in base alle esigenze del cliente.

Impegno post-vendita

Shanghai Shenghua Cable (Group) possiede il principio di Shenghua "Lottare per la migliore impresa, produrre il miglior prodotto, fornire il miglior servizio, stabilire il miglior marchio", insiste sulla politica della qualità prima di tutto, si impegna a raggiungere l'alta qualità e il difetto zero delle merci. Pertanto, ogni cliente potrebbe beneficiare appieno della qualità superiore e del servizio impeccabile di Shenghua Cable. Nel frattempo, osserviamo lo spirito di Shenghua di "Fare del nostro meglio, vincere reciprocamente", desideriamo stabilire un rapporto a lungo termine e stabile con ogni cliente. Con la presente, garantiamo che:

1. Il cliente è Dio. Apprezzeremo ogni cliente, ogni collaborazione con il cuore.
2. Servizio di prevendita gratuito. Forniremo la migliore proposta per ogni cliente.
3. Buon servizio di vendita. Forniremo operazioni relative al prodotto gratuite, suggerimenti per la manutenzione e messa in servizio dell'installazione
servizio di consulenza tecnica quando si stabilisce un rapporto di collaborazione con i clienti.
4. Servizio post-vendita premuroso. I nostri prodotti sono garantiti da PICC (People's Insurance Company of China). Noi
forniremo manutenzione e debug gratuiti entro 12 mesi dall'installazione (ad eccezione dell'uso errato).
5. Garantiamo di risolvere i tuoi problemi entro 24 ore a Shanghai, 72 ore per altri distretti.
6. Servizio telefonico hotline 24 ore su 24. Nomineremo una persona professionale per rispondere alle tue domande in modo tempestivo.
Crediamo sempre fermamente che "La qualità è la linea di vita, il servizio è il lasciapassare", il che ci renderà più vicini e stretti!
Shanghai Shenghua Cable (Group) Co., Ltd.

FAQ

D: Quanto tempo ci vuole per ottenere un preventivo?

R: La maggior parte dei preventivi viene restituita entro 24 ore, tuttavia, se si tratta di una costruzione speciale, potrebbero essere necessari più giorni.

D: Quali garanzie offrono i vostri prodotti?

R: SHAN cable garantisce che tutti i nostri prodotti, fili, cavi e altro sono privi di difetti. Ritiro qualsiasi prodotto che non soddisfi la qualità concordata da entrambe le parti. I termini specifici sono i seguenti:
1. Garantiamo che rispetteremo i requisiti del periodo di garanzia specificati nel contratto, che le merci fornite in base all'ordine di acquisto per l'approvvigionamento di cavi e fili della rete di distribuzione autonoma
2. Saranno fabbricati secondo questa specifica e che le merci saranno nuove, inutilizzate, dei modelli più recenti o attuali. Una volta selezionati, forniremo le merci rigorosamente in base ai requisiti del contratto.
3. La garanzia rimane valida per dodici (12) mesi dopo che le merci, o qualsiasi parte di esse a seconda dei casi, sono state consegnate e accettate alla destinazione finale indicata nel SCC, o per diciotto (18) mesi dopo la data di spedizione dal porto o luogo di carico nel paese di origine, a seconda del periodo che si conclude per primo.
4. Durante il periodo di garanzia, l'acquirente può proclamare direttamente al produttore in forma scritta o tramite l'agente se c'è qualche problema nella qualità delle merci. Il produttore effettuerà la riparazione o la sostituzione in tempi ragionevoli e si farà carico di tutte le spese relative.

D: Vendete altri prodotti oltre a fili e cavi?

R: Fili e cavi sono il nostro forte, tuttavia, vendiamo anche connettori, gruppi di cavi e utensili per cavi, solo per citarne alcuni. I nostri prodotti servono numerosi mercati in tutto il mondo.
