| Nome del prodotto: | MV Armored Cable | Isolamento: | XLPE |
|---|---|---|---|
| Armatura: | Nastro di acciaio, filo di acciaio | Conduttore: | Alluminio di rame |
| Cori: | Tre nuclei | Standard: | L'IEC, BS, È, VDE |
| garanzia: | 2 anni | Campione gratuito: | - Sì, sì. |
| società: | gruppo shenghua | Marchio: | Cable |
| Evidenziare: | 6Cavo elettrico blindato a filo d'acciaio da.6KV,Cavo elettrico blindato a filo d'acciaio |
||
Negli ecosistemi industriali ad alta tensione - dagli impianti siderurgici ai parchi eolici offshore - la resilienza elettrica non è solo critica; è imprescindibile. Shanghai Shenghua Cable Group offre sicurezza di alimentazione mission-critical con i suoi cavi elettrici armati in filo d'acciaio (SWA), progettati per la trasmissione da 6.6kV a 35kV in applicazioni esterne, sotterranee e industriali dove lo stress meccanico, le EMI e le temperature estreme minacciano la continuità operativa.
I cavi SWA di Shenghua implementano un'architettura meticolosamente stratificata per superare i pericoli industriali:
Principali parametri di prestazione
| Parametro | Cavo 6/10 kV | Cavo 18/30 kV |
|---|---|---|
| Tensione di prova | 21 kV/5 min | 63 kV/5 min |
| Raggio di curvatura | 15 × diametro | 15 × diametro |
| Intervallo di temperatura | -20°C a +90°C | -20°C a +90°C |
| Cortocircuito | 250°C (max 5 sec) | 250°C (max 5 sec) |
| Conforme a IEC 60502-2, GB/T 12706.2-2008, BS, DIN |
Spine dorsali dell'alimentazione industriale
Reti di energia rinnovabile
Infrastrutture urbane
I cavi di Shenghua superano le certificazioni:

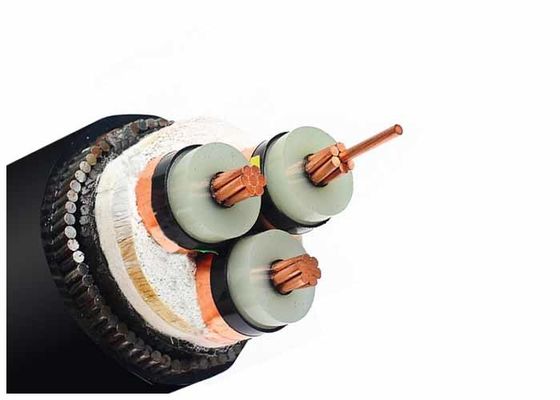

Costruzione
1 ..... rame nudo a trefoli
2 ..... strato interno di materiale semiconduttore
3 ..... isolamento dell'anima in polietilene reticolato
4 ..... strato esterno di materiale semiconduttore
5 ..... nastro semiconduttore
6 ..... schermo di fili di rame
7 ..... Striscia di riempimento, Filato o Carta
8 ..... Nastro di avvolgimento non tessuto o Ritardante di fiamma
9 ..... Rivestimento interno in PVC estruso
10 .... Armatura in nastro di acciaio inossidabile
11 .... Guaina complessiva: polivinilcloruro (PVC) o FR-PVC, PE, LSOH
Applicazione
Utilizzato in stazioni di trasformazione, blocchi di commutazione, in centrali elettriche e impianti industriali. Cavo di alimentazione a media tensione per applicazioni statiche nel terreno, all'interno e all'esterno degli impianti, all'aperto, in canaline per cavi, in acqua, in condizioni in cui i cavi non sono esposti a forti sollecitazioni meccaniche e trazione.
Standard
Internazionali: IEC 60502-2, IEC 60228
Cina: GB/T 12706.2-2008
Altri standard come BS, DIN e ICEA su richiesta
| Tensione di prova | 6 / 10 kV | [kV] | 21 / 5 min. |
| 12 / 20 kV | [kV] | 42 / 5 min. | |
| 18 / 30 kV | [kV] | 63 / 5 min. | |
| Intervallo di temperatura | in movimento | -20°C fino a +90°C | |
| fissa | -20°C fino a +90°C | ||
| Temperatura di esercizio | cortocircuito | °C | 250 |
| Tempo di cortocircuito | max. | [sec] | 5 |
| Raggio di curvatura | min. | x diametro | 15 |
| Infiammabilità | standard | EN 50265-2-1 |
*) Imballaggio: CUT = cavo in diverse lunghezze su tamburo o bobina, possibile taglio alla lunghezza richiesta
Dettagli cavo di alimentazione MV (da 6 a 35 kV)
YJ: isolamento XLPE
V: guaina in PVC
32: armatura in filo d'acciaio - 3 anime
22: armatura in nastro d'acciaio - 3 anime
72: armatura in filo di alluminio - 1 anima
62: armatura in nastro di acciaio inossidabile - 1 anima
ZR: resistente alla fiamma
| Cavo di alimentazione MV (11kv 15kv 33kv) | ||
| Modello e descrizione Uo/U(Um)=3.6/6(7.2), 6/6(7.2), 6/10(12), 8.7/10(12), 8.7/15(17.5), 12/20(24), 18/30(36), 21/35(40.5), 26/35(40.5)kV | N. di anime | Sezione trasversale del conduttore (mm2) |
| isolamento xlpe | 1 anima 3 anime | 10 16 25 35 70 95 120 150 185 240 300 400 500 630 mm quadrati |
| Anima in rame | ||
| YJV, N2XSY; cavo di alimentazione con guaina in PVC | ||
| YJV22; cavo di alimentazione con guaina in PVC, armato con nastro d'acciaio | ||
| YJV32,YJV42; cavo di alimentazione con guaina in PVC, armato con filo d'acciaio | ||
| Anima in Al | ||
| YJLV, NA2XSY; cavo di alimentazione con guaina in PVC | ||
| YJLV22; cavo di alimentazione con guaina in PVC, armato con nastro d'acciaio | ||
| YJLV32,YJLV42; cavo di alimentazione con guaina in PVC, armato con filo d'acciaio | ||
Certificato
ISO, CE, KEMA, IEC, RoHS, CCC, P3C e molti altri su richiesta
IMBALLAGGIO E SPEDIZIONE
Tutti i cavi per l'esportazione sono ben imballati e protetti da tamburi di legno o tamburi di legno e acciaio. Il materiale di imballaggio dipende dal peso e dalle dimensioni del cavo. Dopo che i tamburi di cavi ben imballati vengono inviati al porto marittimo, vengono caricati in un container da 20 FT o in un container da 40 FT. Tutti i tamburi di cavi sono saldamente fissati da una cintura di sicurezza per garantire che non ci siano movimenti durante il trasporto marittimo. La dimensione del container viene scelta in base al peso della merce totale caricata o in base alle esigenze del cliente.
