Dettagli:
Termini di pagamento e spedizione:
|
Conduttore: | conduttore di rame a filo | Isolamento: | XLPE |
---|---|---|---|
Capota: | LSZH | Tensione di prova: | 3.5KV/5 min |
Nome del prodotto: | Cavo di alimentazione isolato in XLPE con guaina in PVC | Nucleo: | Multiconduttore |
società: | gruppo shenghua | Marchio: | Cable |
Evidenziare: | Cavo con conduttore in rame e guaina in PVC,Cavo Shanghai Shenghua,Cavo conduttore di rame |
N2XY CABLE POWER COPPER

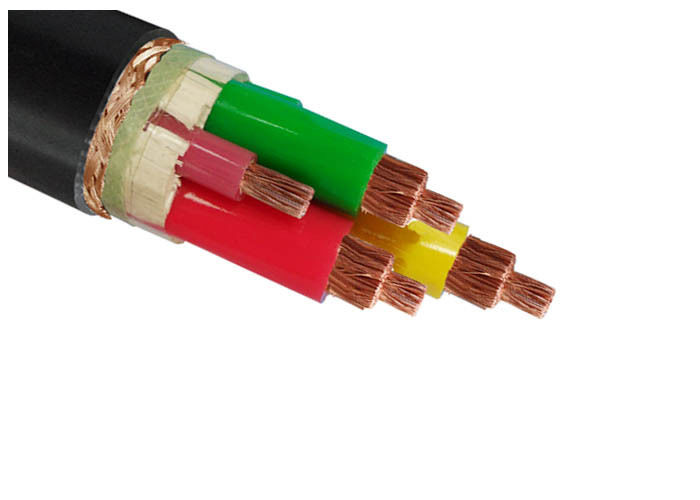

N2XY conduttore di rame XLPE isolamento PVC cavo di alimentazione
Nella spina dorsale delle reti elettriche industriali, dalle reti intelligenti ai parchi di energia rinnovabile, la resilienza elettrica definisce il successo operativo.Shanghai Shenghua Cable Group offre un'affidabilità senza compromessi con i suoi cavi elettrici isolati a conduttore di rame N2XY XLPE , progettato per la trasmissione a 0,6/1 kV in ambienti difficili in cui calore, umidità e sollecitazioni meccaniche minacciano le soluzioni convenzionali.
Parametro | N2XY 3×150+2×70 | N2XY 4×185+1×95 | Performance Edge |
---|---|---|---|
Classificazione attuale | 325A (aria) / 345A (suolo) | 375A (aria) / 390A (suolo) | Potenza macchine pesanti nelle acciaierie/centri dati |
Resistenza del conduttore | 0.124 Ω/km (20°C) | 0.0991 Ω/km (20°C) | 18% in meno di perdite energetiche rispetto ai nuclei di alluminio |
Voltaggio di prova | 3.5kV/5min | 3.5kV/5min | Superare le soglie di sicurezza IEC 60502 3
|
Peso. | 6,519 kg/km | 9,055 kg/km | Peso leggero ma robusto per impianti di lunga durata |
I cavi di Shenghua sono conformi a:
Costruzioni
Conduttore: conduttore di rame a fili, classe 2 secondo la IEC 60228
Isolamento: XLPE
Guarnizione: LSZH
Tensione di prova:3.5KV/5 min
Applicazioni
Il cavo è adatto per la posa fissa nella frequenza AC 50Hz,per la trasmissione elettrica.
Norme
Internazionale: VDE0276,IECASTM,JS,BS
Cina: GB/T 12706, GB/T 19666
Altre norme quali BS, DIN e ICEA su richiesta
Certificati
tensione nominale:00,6/1kV
Temperatura massima del conduttore: in condizioni normali (90 oC), di emergenza (130 oC) o di cortocircuito non più di 5 s (250°C).
Min. Temperatura ambiente 0 oC, dopo l'installazione e solo quando il cavo è in posizione fissa
Min. raggio di piegatura: 20 x cavo O.D per singolo nucleo
15 x cavo O.D per multi core
CE, RoHS, , KEMA e altri su richiesta
Prodotti commerciali: MOQ: 200m
Termini di pagamento: 30% T/T prima della produzione, 70% T/T prima della consegna
Imballaggio: tamburo di ferro di legno
Specificità
Sezione trasversale del conduttore | N. di fili/dia. del conduttore | Spessore dell'isolamento | Spessore della guaina | Circa. |
Approximativamente. Peso |
Resistenza massima a corrente continua del conduttore (20 °C) | Test di tensione AC | Classificazione attuale | |
mm2 | pc/mm | mm | mm | (mm) | kg/km | Ω /km | KV/5min | In aria (A) | Nel suolo ((A) |
5 × 4 | Mezza.25 | 0.7 | 1.8 | 14.5 | 349 | 4.61 | 3.5 | 34 | 45 |
5 × 6 | Mezza.76 | 0.7 | 1.8 | 15.8 | 460 | 3.08 | 3.5 | 43 | 57 |
5 × 10 | 7/1.38 | 0.7 | 1.8 | 19.0 | 699 | 1.83 | 3.5 | 60 | 77 |
5 × 16 | 7/1.78 | 0.7 | 1.8 | 22.0 | 1013 | 1.15 | 3.5 | 83 | 105 |
5 × 25 | 7/2.14 | 0.9 | 1.8 | 25.0 | 1566 | 0.727 | 3.5 | 105 | 125 |
5 × 35 | 7/2.52 | 0.9 | 1.9 | 28.0 | 2083 | 0.524 | 3.5 | 125 | 155 |
5 × 50 | 10/2.52 | 1.0 | 2.0 | 31.0 | 2921 | 0.387 | 3.5 | 160 | 185 |
5 × 70 | Quattordici e mezzo.52 | 1.1 | 2.1 | 36.0 | 3974 | 0.268 | 3.5 | 200 | 225 |
3 × 4 + 2 × 2.5 | 1/2.25 + 1/1.38 | 0.7 | 1.8 | 13.9 | 309 | 4.61 | 3.5 | 34 | 45 |
3 × 6 + 2 × 4 | 1/2.76 + 1/2.25 | 0.7 | 1.8 | 15.3 | 413 | 3.08 | 3.5 | 43 | 57 |
3 × 10 + 2 × 6 | 7/1.38 + 1/2.8 | 0.7 | 1.8 | 17.7 | 603 | 1.83 | 3.5 | 60 | 77 |
3 × 16 + 2 × 10 | 7/1.78 + 7/1.38 | 0.7 | 1.8 | 20.7 | 888 | 1.15 | 3.5 | 83 | 105 |
3 × 25 + 2 × 16 | 7/2.14+7/1.78 | 0.9 | 1.8 | 24.0 | 1342 | 0.727 | 3.5 | 105 | 125 |
3 × 35 + 2 × 16 | 7/2.52 + 7/1.78 | 0.9 | 1.8 | 25.7 | 1647 | 0.524 | 3.5 | 125 | 155 |
3 × 50 + 2 × 25 | 10/2.52 + 7/2.14 | 1.0 | 1.9 | 28.8 | 2386 | 0.387 | 3.5 | 160 | 185 |
5 × 6 | Mezza.76 | 0.7 | 1.8 | 15.8 | 460 | 3.08 | 3.5 | 43 | 57 |
3 × 70 + 2 × 35 | 14/2.52 + 7/2.52 | 1.1 | 2.0 | 32.4 | 3201 | 0.268 | 3.5 | 200 | 225 |
3 × 95 + 2 × 50 | 19/2,52 + 10/2.52 | 1.1 | 2.1 | 35.6 | 4269 | 0.193 | 3.5 | 245 | 270 |
3 × 120 + 2 × 70 | 24/2.52 + 14/2.52 | 1.2 | 2.3 | 41.1 | 5437 | 0.153 | 3.5 | 285 | 310 |
3 × 150+ 2 × 70 | 30/2.52 + 14/2.52 | 1.4 | 2.4 | 43.6 | 6519 | 0.124 | 3.5 | 325 | 345 |
3 × 185 + 2 × 95 | 37/2,52+19/2.52 | 1.6 | 2.5 | 49.1 | 8101 | 0.0991 | 3.5 | 375 | 390 |
3 × 240 + 2 × 120 | 48/2,52 + 24/2.52 | 1.7 | 2.7 | 54.2 | 10340 | 0.0754 | 3.5 | 440 | 450 |
3 × 300 + 2 × 150 | 61/2,52 + 30/2.52 | 1.8 | 2.8 | 55.6 | 12810 | 0.0601 | 3.5 | 505 | 515 |
4 × 10 + 1 × 6 | 7/1.38 + 1/2.8 | 0.7 | 1.8 | 18.3 | 649 | 1.83 | 3.5 | 60 | 77 |
4 × 16 + 1 × 10 | 7/1.78 + 7/1.38 | 0.7 | 1.8 | 21.1 | 965 | 1.15 | 3.5 | 83 | 105 |
4 × 25 + 1 × 16 | 7/2.14+7/1.78 | 0.9 | 1.8 | 24- Non lo so.5 | 1456 | 0.727 | 3.5 | 105 | 125 |
4 × 35 + 1 × 16 | 7/2.52 + 7/1.78 | 0.9 | 1.8 | 26.9 | 1863 | 0.524 | 3.5 | 125 | 155 |
4 × 50 + 1 × 25 | 10/2.52 + 7/2.14 | 1.0 | 1.9 | 28.8 | 2633 | 0.387 | 3.5 | 160 | 185 |
4 × 70 + 1 × 35 | 14/2.52 + 7/2.52 | 1.1 | 2.0 | 32.4 | 3565 | 0.268 | 3.5 | 200 | 225 |
4 × 95 + 1 × 50 | 19/2,52 + 10/2.52 | 1.1 | 2.1 | 35.6 | 4735 | 0.193 | 3.5 | 245 | 270 |
4 × 120 + 1 × 70 | 24/2.52 + 14/2.52 | 1.2 | 2.3 | 41.1 | 5977 | 0.153 | 3.5 | 285 | 310 |
4 × 150 + 1 × 70 | 30/2.52 + 14/2.52 | 1.4 | 2.4 | 43.6 | 7276 | 0.124 | 3.5 | 325 | 345 |
4 × 185 + 1 × 95 | 37/2,52+19/2.52 | 1.6 | 2.5 | 49.1 | 9055 | 0.0991 | 3.5 | 375 | 390 |
4 × 240 + 1 × 120 | 48/2,52 + 24/2.52 | 1.7 | 2.7 | 54.2 | 11567 | 0.0754 | 3.5 | 440 | 450 |
4 × 300 + 1 × 150 | 61/2,52 + 30/2.52 | 1.8 | 3.1 | 66.3 | 14321 | 0.0601 | 3.5 | 505 | 515 |
