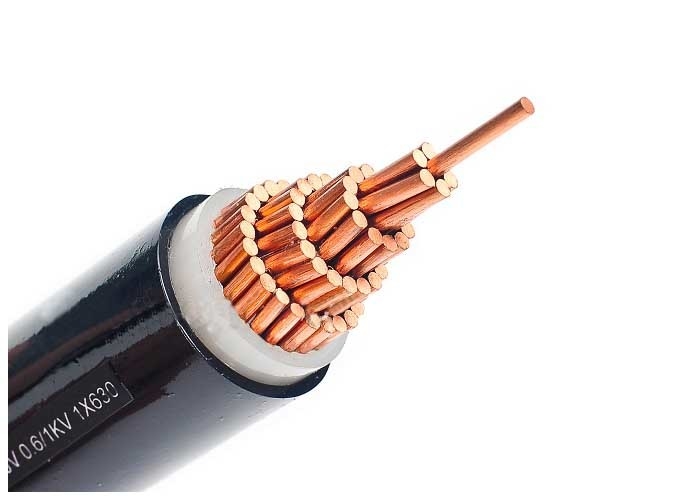

Shenghua XLPE Cavo di alimentazione isolato 1kV.
Specificativi del prodotto
| Attributo |
Valore |
| Conduttore |
Conduttore di alluminio a filo compatto, Cl.2 secondo la IEC 60228 |
| Isolamento |
XLPE (polietilene incrociato) a 90 °C |
| Schermata del conduttore |
di altezza superiore a 30 cm |
| Campione |
Libero |
| Colore isolante |
Rosso, giallo, blu |
| Temperatura di funzionamento |
90°C |
| Capota |
PVC o FR-PVC di tipo ST2 a IEC 60502, nero |
| Schermo |
Nastro di rame |
| Società |
Gruppo Shenghua |
| Marchio |
Cable |

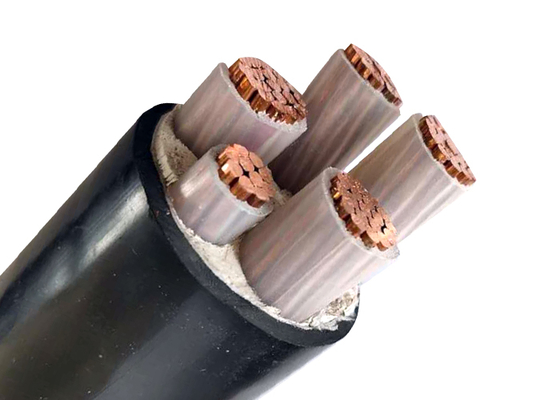

Cable di alimentazione isolato XLPE a conduttore in alluminio a più nuclei a bassa tensione 1kV
Il Gruppo Shenghua ridefinisce l'affidabilità nella trasmissione di energia a bassa tensione (1kV) con i suoi cavi isolati XLPE a conduttore di alluminio, combinando efficienza leggera, resistenza alle temperature estreme,e certificazioni globaliAffidati in più di 60 paesi, questi cavi alimentano infrastrutture critiche dalle reti urbane alle fattorie di energia rinnovabile.
Ingegneria a tre livelli per prestazioni senza pari
- Architettura avanzata dei materiali
- Conduttore: alluminio compatto a strascico (classe IEC 60228), riducendo il peso del 60% rispetto al rame e riducendo i costi di installazione
- Isolamento: XLPE (polietilene incrociato) destinato al funzionamento continuo a 90 °C, alle emergenze a 130 °C e alla tolleranza di cortocircuito a 250 °C (≤ 5 sec) - PVC resistente alla resistenza all'invecchiamento termico
- Capota: opzioni FR-PVC (IEC 60502 ST2) o LSOH (Low Smoke Zero Halogen), che forniscono ritardamento della fiamma e resistenza ai raggi UV/chimici per uso interno/esterno
- Sicurezza e conformità critiche
- Certificazioni: CE, KEMA, RoHS e omologazioni personalizzate per le norme IEC, GB/T 12706, BS, DIN e ICEA
- Sicurezza antincendio: L'involucro LSOH riduce al minimo i fumi tossici durante gli incendi (conforme alla norma IEC 60754/61034), ideale per ospedali e gallerie
- Flessibilità dell'installazione
- Raggio di piegatura: 15× cavo OD (multi-core) per spazi ristretti
- Tolleranza ambientale: Pre riscaldamento richiesto al di sotto di 0 °C; adatto per la sepoltura diretta o per i condotti (esclusi i condotti magnetici per i cavi monocore)
Superiorezza tecnica: efficienza basata sui dati
| Conduttore (mm2) |
Max. Resistenza CC (Ω/km) |
Classificazione attuale (suolo, A) |
Peso (kg/km) |
Applicazione fondamentale |
| 4 × 185 |
0.164 |
305 |
3,091 |
Impianti industriali |
| 4 × 400 |
0.0778 |
445 |
5,840 |
Sottostazioni ad alto carico |
| 3 × 300 |
0.100 |
390 |
6,577 |
Gallerie della metropolitana e reti urbane |
Risparmio energetico: la resistenza ultra-bassa (ad esempio, 0,0778Ω/km per 4×400mm2) riduce le perdite di trasmissione del 10-15%
Applicazioni globali: alimentazione di settori critici
- Ferme di energia rinnovabile: Conduttori in alluminio resistenti alla corrosione del suolo; isolamento XLPE resistente a -40°C a 130°C
- Infrastrutture per le città intelligenti: L'involucro LSOH garantisce la sicurezza nelle zone densamente popolate (ospedali, aeroporti)
- Zone industriali: Il rivestimento in FR-PVC protegge dagli oli e dalle sollecitazioni meccaniche nelle fabbriche
Perché lo Shenghua si distingue
- Scala di produzione: 5000+ dipendenti, certificazioni ISO 9001/14001 e capacità produttiva di 15.000 km/mese
- Portata globale: Esportazione in Europa, Asia, Africa e Americhe con imballaggio in tamburi di legno per un trasporto senza danni
- Personalizzazione: MOQ 200 metri, deposito del 30% di pre-produzione e supporto per standard su misura (ad esempio, resistenza alle termiti/roditori)
Edilizia
- Conduttore: conduttore di alluminio a strato compatto, Cl.2 secondo la IEC 60228
- Isolamento: XLPE (polietilene incrociato) a 90°C
- Capota: PVC o FR-PVC di tipo ST2 a IEC 60502, nero
Applicazioni
Per la posa all'interno e all'esterno. in grado di sopportare una certa trazione durante l'installazione, ma non forze meccaniche esterne.
Norme
- Internazionale: IEC 60502-1, IEC 60228
- Cina: GB/T 12706, (GB/T 18380-3 solo per ZR-YJLV)
- Altre norme quali BS, DIN e ICEA su richiesta
Dati tecnici
- tensione nominale: 21/35 ((36) kV
- Temperatura massima del conduttore: in condizioni normali (90°C), di emergenza (130°C) o di cortocircuito non più di 5 s (250°C).
- Min. Temperatura ambiente 0°C, dopo l'installazione e solo quando il cavo è in posizione fissa
- Min. raggio di piegatura: 20 x cavo O.D per singolo nucleo, 15 x cavo O.D per multi-core
Certificati
CE, RoHS, KEMA e molti altri su richiesta
Articoli commerciali
- MOQ: 200m
- Termini di pagamento: 30% T/T prima della produzione, 70% T/T prima della consegna
- Imballaggio: tamburo di ferro di legno
Specificità
| Sezione trasversale del conduttore |
N. di fili/dia. del conduttore |
Spessore dell'isolamento |
Spessore della guaina |
Circa. |
Peso approssimativo |
Max. DC Resistenza del conduttore (20°C) |
Test di tensione AC |
Corrente nominale in aria (A) |
Classificazione attuale del suolo (A) |
| 4 × 4 |
Mezza.25 |
0.7 |
1.8 |
13.0 |
155 |
7.41 |
3.5 |
27 |
36 |
| 4 × 6 |
Mezza.76 |
0.7 |
1.8 |
14.0 |
184 |
4.61 |
3.5 |
35 |
46 |
| 4 × 10 |
7/1.38 |
0.7 |
1.8 |
17.0 |
258 |
3.08 |
3.5 |
47 |
59 |
| 4 × 16 |
7/1.78 |
0.7 |
1.8 |
20.0 |
366 |
1.91 |
3.5 |
64 |
80 |
| 4 × 25 |
7/2.14 |
0.9 |
1.8 |
23.0 |
540 |
1.200 |
3.5 |
82 |
100 |
| 4 × 35 |
7/2.52 |
0.9 |
1.8 |
25 |
686 |
0.868 |
3.5 |
100 |
120 |
| 4 × 50 |
10/2.52 |
1.0 |
1.8 |
23 |
907 |
0.641 |
3.5 |
125 |
145 |
| 4 × 70 |
Quattordici e mezzo.52 |
1.1 |
1.8 |
27 |
1192 |
0.443 |
3.5 |
155 |
175 |
| 4 × 95 |
19/2.52 |
1.1 |
1.9 |
31 |
1598 |
0.320 |
3.5 |
200 |
210 |
| 4 × 120 |
24 ore su 24.52 |
1.2 |
2.0 |
33 |
1949 |
0.253 |
3.5 |
220 |
240 |
| 4 × 150 |
30/2.52 |
1.4 |
2.2 |
38 |
2517 |
0.206 |
3.5 |
250 |
270 |
| 4 × 185 |
37/2.52 |
1.6 |
2.3 |
42 |
3091 |
0.1640 |
3.5 |
295 |
305 |
| 4 × 240 |
48/2.52 |
1.7 |
2.5 |
47 |
3825 |
0.1250 |
3.5 |
345 |
355 |
| 4 × 300 |
- 61 e mezzo.52 |
1.8 |
2.6 |
52 |
4830 |
0.1000 |
3.5 |
395 |
400 |
| 4 × 400 |
- 61 e mezzo.97 |
2.0 |
3.1 |
66 |
5840 |
0.0778 |
3.5 |
445 |
445 |
