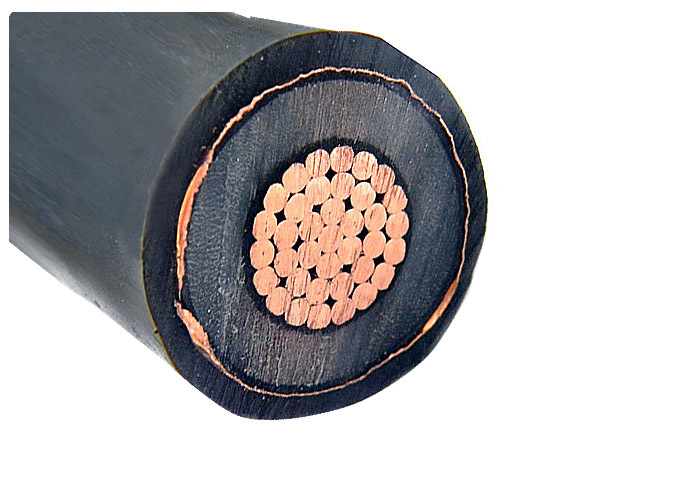

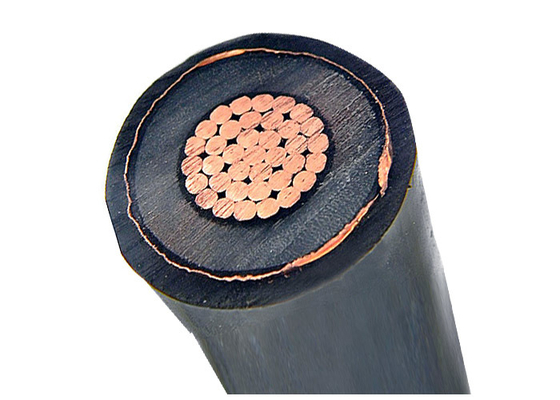

Shenghua XLPE Cablo di alimentazione isolato 21/35kV
Specificativi del prodotto
| Attributo |
Valore |
| Tipo |
Cavo di alimentazione isolante XLPE |
| Caratteristica |
Basso Voltaggio |
| Schermata del conduttore |
di altezza superiore a 30 cm |
| Campione |
Libero |
| Colore isolante |
Giallo, Blu |
| Vantaggi |
Resistenza all'abrasione |
| Capota |
PVC o FR-PVC di tipo ST2 a IEC 60502, nero |
| Schermo |
Nastro di rame |
| Società |
Gruppo Shenghua |
| Marchio |
SH Cavo |
Cavi di alimentazione isolanti XLPE premium per applicazioni a 21/35 ((36) kV
I cavi elettrici isolati a bassa tensione XLPE (21/35 ((36) kV) di Shenghua combinano ingegneria all'avanguardia con estrema resistenza all'abrasione, fornendo una trasmissione di potenza affidabile per le reti industriali,allevamenti di energia rinnovabileI nostri cavi, affidabili in oltre 60 paesi, garantiscono sicurezza, efficienza e conformità agli standard globali.
Caratteristiche leader sul mercato
- Sistema di difesa a tre strati:Il conduttore di alluminio a filo compatto (Classe IEC 60228) riduce il peso del 60% rispetto al rame, riducendo al contempo i costi di installazione.
- Isolamento avanzato:XLPE (polietilene incrociato) destinato al funzionamento continuo a 90 °C, alle emergenze a 130 °C e ai cortocircuiti a 250 °C (≤ 5 secondi) - superiore al PVC per invecchiamento termico e resistenza chimica.
- Guarnizione protettiva:Il PVC resistente all'abrasione o il FR-PVC (IEC 60502 ST2) fornisce protezione UV, ritardamento delle fiamme e durata meccanica per applicazioni interne / esterne.
Progettato per prestazioni e sicurezza
- Resistenza all'abrasione superiore:L'involucro rinforzato resiste all'attrito causato dalla sepoltura diretta, dal tiraggio dei condotti e dall'usura industriale, prolungando significativamente la durata del cavo.
- Miglioramento della sicurezza antincendio:L'involucro in FR-PVC inibisce la diffusione della fiamma e riduce i fumi tossici (conforme alla norma IEC 60332/60754), fondamentali per i tunnel e gli spazi affollati.
Conformità e certificazioni globali
- Norme internazionali:IEC 60502-1, GB/T 12706, con omologazioni personalizzate per BS/DIN/ICEA
- Certificazioni:CE, RoHS, KEMA, con opzioni LSOH (low smoke zero halogen) disponibili
Dati tecnici delle prestazioni
| Conduttore (mm2) |
Max. Resistenza CC (Ω/km) |
Classificazione attuale (suolo, A) |
Peso (kg/km) |
Applicazione fondamentale |
| 4 × 185 |
0.164 |
305 |
3,091 |
Impianti/sottostazioni industriali |
| 4 × 400 |
0.0778 |
445 |
5,840 |
Centrali di energia rinnovabile ad alto carico |
| 4 × 300 |
0.100 |
400 |
4,830 |
Gallerie della metropolitana e reti urbane |
I punti salienti dell'efficienza:
- La resistenza ultra-bassa (ad esempio, 0,0778Ω/km per 4×400mm2) riduce la perdita di energia del 10-15%
- Il raggio di piegatura minimo (15× OD per multi-core) semplifica l'installazione in spazi ristretti
Applicazioni critiche
- Zone industriali:Resiste all'olio, alle sostanze chimiche e allo stress meccanico; 305A di corrente del suolo (4×185mm2) alimentano macchinari pesanti
- Farme di energia rinnovabile:I conduttori in alluminio resistono alla corrosione del suolo; l'isolamento XLPE resiste a -40°C a 130°C
- Reti metropolitane:Il rivestimento in FR-PVC previene l'abrasione durante la sepoltura diretta; zero fumi tossici migliorano la sicurezza pubblica
L'eccellenza nella produzione
- Scala e qualità:Più di 5000 dipendenti, certificazioni ISO 9001/14001 e capacità di 15.000 km/mese garantiscono la coerenza dei lotti
- Global Logistics:Imballaggio a tamburo di legno per la spedizione senza danni; MOQ 200 metri, deposito del 30% pre-produzione
- Soluzioni personalizzate:Configurazioni su misura per ambienti di estrema abrasione/esposizione chimica
Specifiche tecniche
| Sezione trasversale del conduttore |
N. di fili/dia. del conduttore |
Spessore dell'isolamento |
Spessore della guaina |
Circa. |
Peso approssimativo |
Resistenza massima a corrente continua del conduttore (20 °C) |
Test di tensione AC |
Corrente nominale in aria (A) |
Classificazione attuale del suolo (A) |
| 4 × 4 |
Mezza.25 |
0.7 |
1.8 |
13.0 |
155 |
7.41 |
3.5 |
27 |
36 |
