Dettagli:
Termini di pagamento e spedizione:
|
| Tipo: | XLPE ha isolato il cavo elettrico | Caratteristica: | VOLTAGGIO basso |
|---|---|---|---|
| Schermo del conduttore:: | Semiconduttore | Esempio: | Libero |
| Colore isolante: | giallo, blu | Vantaggi: | Resistenza all'abrasione |
| Capota: | PVC o FR-PVC tipo ST2 a IEC 60502, nero | Schermo: | Nastro di rame |
| società: | gruppo shenghua | Marchio: | Cable |
| Evidenziare: | Cavo di alimentazione XLPE da 21/35kV,Cavo della rete elettrica resistente ai terremoti,cavo isolante ad alta tensione XLPE |
||

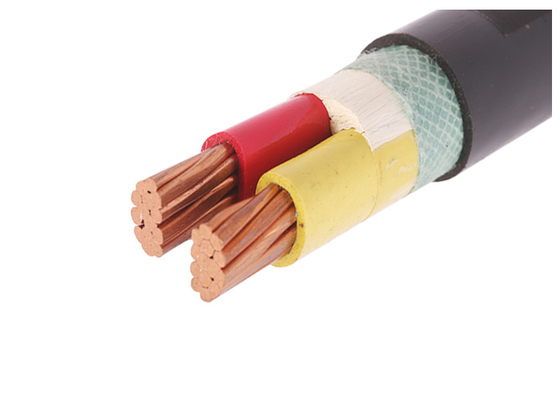

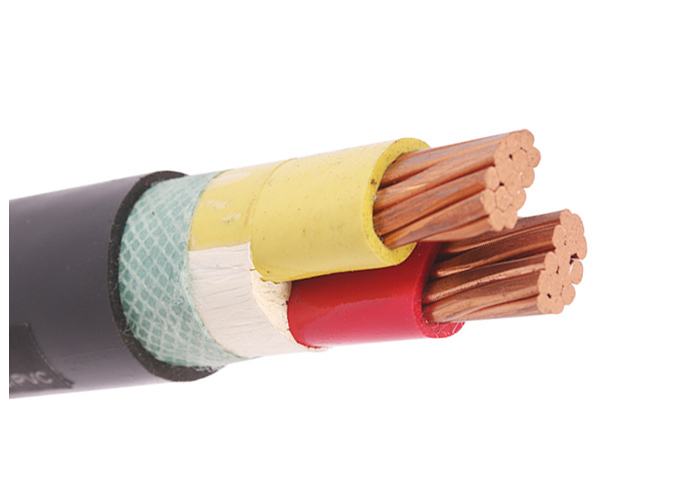

Gli ingegneri del cavo di alimentazione isolati XLPE 21/35KV di Shenghua per resistere a turni sismici, corrosione chimica e fuga termica ,ro in oltre 60 paesi per le griglie in cui il fallimento non è un'opzione.
| Tipo | Cavo di alimentazione isolato XLPE |
| Caratteristica | Bassa tensione |
| Schermo del conduttore | Semiconduttore |
| Campione | Gratuito |
| Colore dell'isolamento | Giallo, blu |
| Vantaggio | Resistenza all'abrasione |
| Guaina | Tipo PVC o FR-PVC ST2 a IEC 60502, nero |
| Schermo | Nastro di rame |
| Società | Gruppo Shenghua |
| Marca | Cavo SH |
| Scenario di minaccia | Soluzione Shenghua | Dati di verifica |
|---|---|---|
| Frana sotterranea | Variante corazzata (SWA) + riempitivo resistente alla torsione | Min. raggio di piegatura = 12 × OD; Test dielettrico da 3,5 kV/5 minuti |
| Cavo artico sollevamento | Guaina LSOH di livello artico (flessibilità di -60 ° C) | Passato IEC 62930 Test di piega fredda a -40 ° C |
| Sovraccarico del data center | Configurazione 4 × 400mm² con resistenza 0,0778Ω/km | 445a corrente del suolo; Perdite inferiori del 18% rispetto alle medie ISO |
| Nom. Sezione trasversale del conduttore | Strands No./Dia. Di conduttore | Spessore dell'isolamento | Spessore della guaina | Ca. Od | Ca. Peso | Max. Resistenza a CC del conduttore (20 ° C) | Test Tensione AC | Valutazione corrente in aria (A) | Valutazione attuale nel suolo (A) |
|---|---|---|---|---|---|---|---|---|---|
| 4 × 4 | 1/2,25 | 0.7 | 1.8 | 13.0 | 155 | 7.41 | 3.5 | 27 | 36 |
| 4 × 6 | 1/2,76 | 0.7 | 1.8 | 14.0 | 184 | 4.61 | 3.5 | 35 | 46 |
| 4 × 10 | 7/1.38 | 0.7 | 1.8 | 17.0 | 258 | 3.08 | 3.5 | 47 | 59 |
| 4 × 16 | 7/1.78 | 0.7 | 1.8 | 20.0 | 366 | 1.91 | 3.5 | 64 | 80 |
| 4 × 25 | 7/2.14 | 0.9 | 1.8 | 23.0 | 540 | 1.200 | 3.5 | 82 | 100 |
| 4 × 35 | 7/2.52 | 0.9 | 1.8 | 25 | 686 | 0.868 | 3.5 | 100 | 120 |
| 4 × 50 | 10/2.52 | 1.0 | 1.8 | 23 | 907 | 0.641 | 3.5 | 125 | 145 |
| 4 × 70 | 14/2,52 | 1.1 | 1.8 | 27 | 1192 | 0.443 | 3.5 | 155 | 175 |
| 4 × 95 | 19/2.52 | 1.1 | 1.9 | 31 | 1598 | 0.320 | 3.5 | 200 | 210 |
| 4 × 120 | 24/2.52 | 1.2 | 2.0 | 33 | 1949 | 0,253 | 3.5 | 220 | 240 |
| 4 × 150 | 30/2,52 | 1.4 | 2.2 | 38 | 2517 | 0,206 | 3.5 | 250 | 270 |
| 4 × 185 | 37/2.52 | 1.6 | 2.3 | 42 | 3091 | 0.1640 | 3.5 | 295 | 305 |
| 4 × 240 | 48/2.52 | 1.7 | 2.5 | 47 | 3825 | 0.1250 | 3.5 | 345 | 355 |
| 4 × 300 | 61/2.52 | 1.8 | 2.6 | 52 | 4830 | 0,1000 | 3.5 | 395 | 400 |
| 4 × 400 | 61/2.97 | 2.0 | 3.1 | 66 | 5840 | 0,0778 | 3.5 | 445 | 445 |
Il prodotto viene utilizzato nella trasmissione di potenza e nella linea di distribuzione alla tensione. Non ha solo eccellenti proprietà elettriche e meccaniche, ma ha anche una forte resistenza contro la corrosione chimica, l'invecchiamento del calore e lo stress ambientale.
