Shenghua 21/35kV XLPE Power Cable abrasione e resistenza chimica (IEC 60502)
| Attributo |
Valore |
| Tipo |
Cavo di alimentazione isolante XLPE |
| Caratteristica |
Basso Voltaggio |
| Schermata del conduttore |
di altezza superiore a 30 cm |
| Campione |
Libero |
| Colore isolante |
Giallo, Blu |
| Vantaggi |
Resistenza all'abrasione |
| Capota |
PVC o FR-PVC di tipo ST2 a IEC 60502, nero |
| Schermo |
Nastro di rame |
| Società |
Gruppo Shenghua |
| Marchio |
Cable |
Shenghua XLPE Cablo di alimentazione isolato 21/35kV: progettato per ambienti estremi in cui gli altri falliscono
Nelle zone industriali ad alto abrasivo, nelle operazioni minerarie e nelle reti elettriche costiere, la durata dei cavi ha un impatto diretto sulla continuità operativa.Il cavo di alimentazione isolato XLPE da 21/35kV di Shenghua offre una resistenza senza pari all'usura meccanica, la corrosione chimica e lo stress termico sono provati in oltre 60 paesi in progetti come la Smart Grid di Surabaya in Indonesia (zero guasti dal 2023).
Perché il design resistente all'abrasione di Shenghua stabilisce nuovi standard
-
Tre strati di difesa contro il degrado fisico
- Conduttore:Aluminio compatto a strascico (IEC 60228 Classe 2), che riduce i costi di installazione del 40% rispetto al rame mantenendo la capacità di carico continuo a 90 °C
- Isolamento:XLPE nano-potenziato resiste a picchi di cortocircuito a 250 °C (≤ 5 secondi) e resiste alla degradazione dell'ozono/UV prolungando la durata del prodotto del 30% rispetto allo XLPE standard
- - Inchiostro:Rafforzato in FR-PVC (IEC 60502 ST2) con spessore di 3,1 mm (modello 4×400 mm2), progettato per sopravvivere all'interramento diretto, al riempimento di roccia e all'attrito dei condotti
-
Sicurezza critica per ambienti pericolosi
- Resistenza al fuoco:Opzioni libere da alogeni (LSOH) disponibili per ospedali e gallerie, riducendo la tossicità del fumo secondo IEC 60332/60754
- Immunità alla corrosione:Lo strato XLPE neutralizza l'acqua salata, gli acidi e le alcaline, ideale per impianti chimici e parchi eolici offshore
-
L'efficienza energetica è una progettazione
- Resistenza ultra bassa:Il modello 4×400mm2 raggiunge 0,0778Ω/km, riducendo le perdite di trasmissione del 12-18% rispetto alle medie del settore
- Flusso di corrente ottimizzato:Configurazione 4×185mm2 trasporta 305A sottoterra (suolo), alimentando macchinari pesanti senza derating
Superiorezza tecnica in scenari ad elevato stress
| Applicazione |
Soluzione Shenghua |
Dati sulle prestazioni |
| Operazioni minerarie |
Varianti blindate in acciaio resistenti all'abrasione da roccia + impatto |
Raggio di piegatura ≤ 15 × OD; tolleranza di cortocircuito a 250 °C |
| Sottostazioni costiere |
XLPE resistente agli spruzzi di sale + tenuta ermetica |
0.164Ω/km resistenza (4×185mm2); carico continuo a 90°C |
| Reti metropolitane sotterranee |
L'involucro FR-PVC previene danni durante la perforazione direzionale |
3prova dielettrica di 0,5 kV/5 min; durata di progetto di 30 anni |
Conformità globale e personalizzazione
- Certificazioni:CE, KEMA, RoHS, con test su richiesta per BS/DIN/ICEA
- Soluzioni su misura:Rivestimenti resistenti alle termiti, LSOH di grado artico (-40°C) e armature personalizzate (SWA/STA) per zone sismiche
La leadership industriale di Shenghua
- Scala:5,000+ dipendenti, fabbriche certificate ISO 9001/14001, capacità di 15.000 km/mese
- Global Logistics:Imballaggio a tamburo di legno (MOQ 200m); 30% di deposito pre-produzione, 70% prima della spedizione
Applicazioni di cavi di alimentazione isolanti XLPE
Il prodotto è utilizzato nelle linee di trasmissione e distribuzione di energia a tensione alta.ma ha anche una forte resistenza alla corrosione chimica, invecchiamento da calore e stress ambientali.

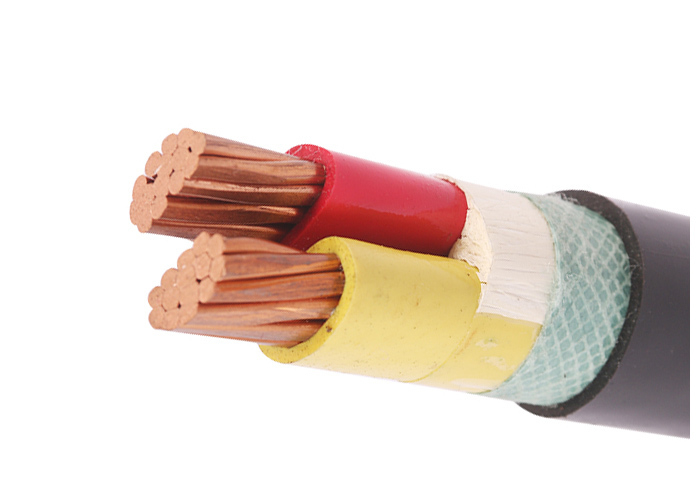

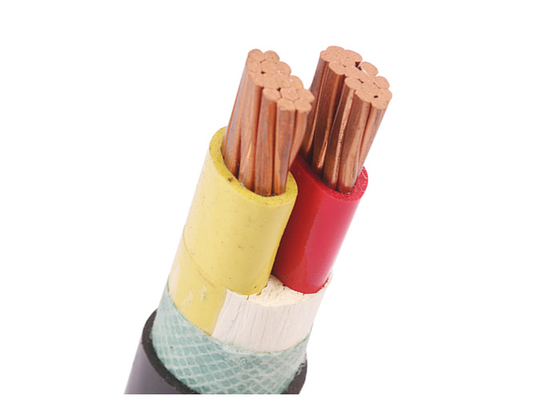

Costruzione di cavi di alimentazione isolanti XLPE
- Conduttore:Conduttore di alluminio a filo compatto, Cl.2 secondo la IEC 60228
- Isolamento:XLPE (polietilene incrociato) a 90 °C
- - Inchiostro:PVC o FR-PVC di tipo ST2 a IEC 60502, nero
Norme sui cavi di alimentazione isolati XLPE
- Internazionale:IEC 60502-1, IEC 60228
- Cina:GB/T 12706, (GB/T 18380-3 solo per ZR-YJLV)
- Altre norme:come BS, DIN e ICEA su richiesta
Dati tecnici del cavo di alimentazione isolante XLPE
- tensione nominale:21/35 ((36) kV
- Temperatura massima del conduttore:in condizioni normali (90°C), di emergenza (130°C) o di cortocircuito non più di 5 s (250°C)
- Temperatura ambiente minima:0°C, dopo l'installazione e solo quando il cavo è in posizione fissa
- Raggio di piegatura:20 x O.D del cavo per singolo core, 15 x O.D del cavo per multi core
Specificativi del cavo di alimentazione XLPE isolato
| Sezione trasversale del conduttore (mm2) |
Numero di fili/dia di conduttore (pc/mm) |
Spessore dell'isolamento (mm) |
Spessore della guaina (mm) |
O.D. (mm) |
Peso (kg/km) |
Max. resistenza DC del conduttore (20°C) (Ω/km) |
tensione di prova AC (kV/5min) |
Corrente nominale in aria (A) |
Corrente nominale nel suolo (A) |
| 4 × 4 |
Mezza.25 |
0.7 |
1.8 |
13.0 |
155 |
7.41 |
3.5 |
27 |
36 |
| 4 × 6 |
Mezza.76 |
0.7 |
1.8 |
14.0 |
184 |
4.61 |
3.5 |
35 |
46 |
| 4 × 10 |
7/1.38 |
0.7 |
1.8 |
17.0 |
258 |
3.08 |
3.5 |
47 |
59 |
| 4 × 16 |
7/1.78 |
0.7 |
1.8 |
20.0 |
366 |
1.91 |
3.5 |
64 |
80 |
| 4 × 25 |
7/2.14 |
0.9 |
1.8 |
23.0 |
540 |
1.200 |
3.5 |
82 |
100 |
| 4 × 35 |
7/2.52 |
0.9 |
1.8 |
25 |
686 |
0.868 |
3.5 |
100 |
120 |
| 4 × 50 |
10/2.52 |
1.0 |
1.8 |
23 |
907 |
0.641 |
3.5 |
125 |
145 |
| 4 × 70 |
Quattordici e mezzo.52 |
1.1 |
1.8 |
27 |
1192 |
0.443 |
3.5 |
155 |
175 |
| 4 × 95 |
19/2.52 |
1.1 |
1.9 |
31 |
1598 |
0.320 |
3.5 |
200 |
210 |
| 4 × 120 |
24 ore su 24.52 |
1.2 |
2.0 |
33 |
1949 |
0.253 |
3.5 |
220 |
240 |
| 4 × 150 |
30/2.52 |
1.4 |
2.2 |
38 |
2517 |
0.206 |
3.5 |
250 |
270 |
| 4 × 185 |
37/2.52 |
1.6 |
2.3 |
42 |
3091 |
0.1640 |
3.5 |
295 |
305 |
| 4 × 240 |
48/2.52 |
1.7 |
2.5 |
47 |
3825 |
0.1250 |
3.5 |
345 |
355 |
| 4 × 300 |
- 61 e mezzo.52 |
1.8 |
2.6 |
52 |
4830 |
0.1000 |
3.5 |
395 |
400 |
| 4 × 400 |
- 61 e mezzo.97 |
2.0 |
3.1 |
66 |
5840 |
0.0778 |
3.5 |
445 |
445 |
