| Nome del prodotto: | Cavo elettrico isolato XLPE a media tensione schermato con nastro in rame | Materiale isolante: | Polietilene Reticolato (XLPE) |
|---|---|---|---|
| Tipo di schermo: | Schermo in nastro di rame con strati semiconduttori | Tensione nominale: | 8,7/15KV |
| Materiale conduttore: | Rame ricotto a trefoli, Classe 2 | Applicazione: | Distribuzione elettrica di media tensione, sottostazioni, reti urbane |
| Materiale della guaina: | Guaina esterna in PVC o HDPE | Configurazione centrale: | Singolo core |
| Evidenziare: | cavo schermato con nastro di rame,cavo XLPE di media tensione,controllo del campo elettrostatico |
||

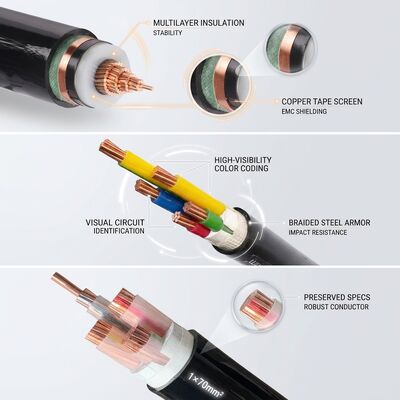

Cavo di alimentazione isolato in XLPE per media tensione schermato con nastro di rame offre un'affidabile trasmissione di media tensione con stress elettrico strettamente controllato. Questo cavo schermato con nastro di rame avvolge uno schermo di nastro di rame sovrapposto attorno all'isolamento, e gli strati semiconduttori interni ed esterni livellano il campo elettrico in modo che il dielettrico non sia sottoposto a stress eccessivo. Per i cavi in XLPE per media tensione in sottostazioni e reti urbane, questo controllo del campo elettrostatico è ciò che mantiene basse le scariche parziali e lunga la vita utile.

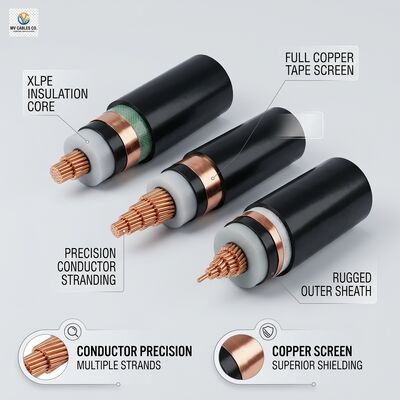

La costruzione del cavo in XLPE schermato per media tensione inizia con un conduttore in rame compattato a trefoli, aggiunge uno schermo conduttore estruso semiconduttore, applica un isolamento in polietilene reticolato, quindi uno schermo isolante semiconduttore e uno schermo metallico in nastro di rame. Questo controllo del campo elettrostatico previene stress di tensione dannosi a 8,7/15 kV, e il cavo schermato con nastro di rame conduce in modo sicuro correnti capacitive e di guasto a terra. Ogni lunghezza di cavo schermato con nastro di rame viene testata per le scariche parziali, e il cavo in XLPE per media tensione soddisfa la norma IEC 60502-2 per il servizio di media tensione.
| Parametro | Specifiche |
|---|---|
| Nome Prodotto | Cavo di alimentazione isolato in XLPE per media tensione schermato con nastro di rame |
| Tensione Nominale | 8,7/15 kV |
| Conduttore | Rame ricotto a trefoli, Classe 2 |
| Isolamento | Polietilene reticolato (XLPE) |
| Schermo | Schermo in nastro di rame con strati semiconduttori |
| Guaina Esterna | PVC o HDPE |
| Norma | IEC 60502-2 |
| Conduttori | Monopolare |
D: Perché utilizzare un cavo schermato con nastro di rame a media tensione?
R: Lo schermo in nastro di rame e gli strati semiconduttori controllano il campo elettrico, quindi questo cavo schermato con nastro di rame evita lo stress eccessivo del dielettrico.
D: Quale norma segue questo cavo in XLPE per media tensione?
R: Il cavo in XLPE per media tensione è fabbricato e testato secondo la norma IEC 60502-2.
D: Come viene verificato il controllo del campo elettrostatico?
R: Tramite test di scariche parziali, che confermano il controllo del campo elettrostatico di ogni lunghezza di cavo schermato con nastro di rame.
Shenghua applica gli strati semiconduttori e lo schermo in nastro di rame con tolleranze ristrette, in modo che il controllo del campo elettrostatico di ogni cavo schermato con nastro di rame sia uniforme lungo la lunghezza. Ogni cavo in XLPE per media tensione supera i test di scariche parziali secondo la norma IEC 60502-2, e misuriamo la resistenza dello schermo per confermare che il cavo schermato con nastro di rame conduca in modo sicuro la corrente di guasto. Poiché il controllo del campo elettrostatico dipende da strati concentrici, il cavo in XLPE per media tensione viene controllato per la copertura dello schermo e l'integrità della guaina. I nostri ingegneri forniscono consulenza su collegamenti e messa a terra in modo che il controllo del campo elettrostatico del cavo schermato con nastro di rame sia efficace, e il cavo in XLPE per media tensione viene fornito in configurazione monopolare per percorsi urbani e di sottostazione.
D: Come si ottiene il controllo del campo elettrostatico nel cavo schermato con nastro di rame?
R: Gli strati interni ed esterni semiconduttori livellano lo stress, in modo che il cavo in XLPE per media tensione mantenga un controllo del campo elettrostatico affidabile.
D: Il cavo in XLPE per media tensione è testato per le scariche parziali?
R: Sì, ogni lunghezza di cavo schermato con nastro di rame viene testata per le scariche parziali secondo la norma IEC 60502-2.
