Dettagli:
Termini di pagamento e spedizione:
|
| Nome di modello: | cavo di 5C FRC | Tipo di conduttore: | Classe incagliata 2 |
|---|---|---|---|
| Dimensione: | 1.5-800mm2 | Il centro no.: | Cinque |
| Garanzia: | 2 anni | campione libero: | Disponibile |
| società: | gruppo shenghua | Marchio: | Cable |
| Evidenziare: | Cavo elettrico del lszh dei cinque centri,Cavo elettrico del lszh del CU,Cavo elettrico del lszh della classe 2 |
||

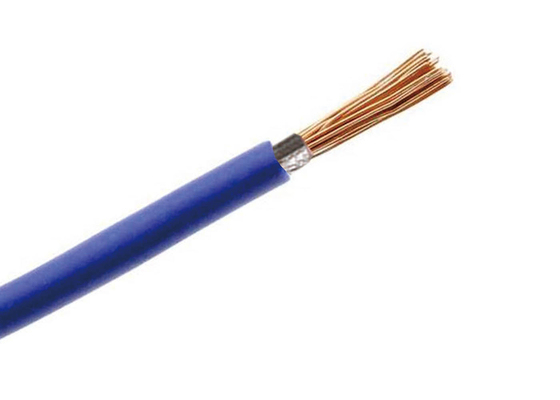

Cavo elettrico ignifugo di CU/XLPE/PVC 0.6/1kV LSZH per Buidings
Applicazioni:
È usato per trasmettere e distribuire il potere nel trasporto di energia ed il sistema di distribuzione di 35kV o per abbassarsi. Si applica generalmente ai campi compreso potere, costruzione, miniere, metallurgia, l'industria petrochimica e la comunicazione in completo sostituire del cavo elettrico isolato di carta a bagno d'olio ed in parziale sostituisce del cavo elettrico isolato PVC. Cavi elettrici per le reti di potere, metropolitana, all'aperto e nella canalizzazione di cavo. Il cavo ad alta tensione del xlpe è usato per essere risieduto all'interno, in tunnel, solco del cavo o il tubo, questo cavo non potrebbe sopportare la forza meccanica fuori. Ponendo cavo unipolare in condotta magnetica non ammissibile.
Norme:
Internazionale: IEC 60502, IEC 60228, (IEC 60332-3 per solo Franco tipo)
La Cina: GB/T 12706, (GB/T 18380-3 per solo Franco tipo)
Altre norme quali le BS, il BACCANO e ICEA su richiesta
Parametro tecnico
| Sezione trasversale del conduttore | Spessore di isolamento | Spessore della guaina | Diametro di Approx.cable | Max.resistance del conduttore a ℃ 20 | Tensione di prova (CA) |
| mm2 | millimetro | millimetro | millimetro | ohm/km | KV/5min |
| 5x2.5 | 0,8 | 1,8 | 13,6 | 7,41 | 3,5 |
| 5x4 | 1,0 | 1,8 | 16,1 | 4,61 | 3,5 |
| 5x6 | 1,0 | 1,8 | 17,7 | 3,08 | 3,5 |
| 5x10 | 1,0 | 1,8 | 21,0 | 1,83 | 3,5 |
| 5x16 | 1,0 | 1,8 | 23,8 | 1,15 | 3,5 |
| 5x25 | 1,2 | 1,8 | 28,7 | 0,73 | 3,5 |
| 5x35 | 1,2 | 1,9 | 32,0 | 0,524 | 3,5 |
| 5x50 | 1,4 | 2,1 | 37,4 | 0,387 | 3,5 |
| 5x70 | 1,4 | 2,2 | 41,7 | 0,268 | 3,5 |
| 5x95 | 1,6 | 2,4 | 48,1 | 0,193 | 3,5 |
| 5x120 | 1,6 | 2,5 | 53,0 | 0,153 | 3,5 |
| 5x150 | 1,8 | 2,7 | 58,6 | 0,124 | 3,5 |
| 5x185 | 2,0 | 2,9 | 65,1 | 0,0991 | 3,5 |
| 5x240 | 2,2 | 3,1 | 72,1 | 0,0754 | 3,5 |
| 5x300 | 2,4 | 3,4 | 80,1 | 0,060 | 3,5 |
| 5x400 | 2,6 | 3,6 | 87,0 | 0,0470 | 3,5 |
Proprietà principali
| No. | Elemento della prova | Proprietà | ||
| 1 | Costruzione | Elencato alle tavole | ||
| 2 | Resistenza del conduttore | Elencato alle tavole | ||
| 3 | Tensione di prova | CA 3.5kV 5min | Nessun breaken | |
| 4 | Proprietà di Machenical prima di invecchiare | Resistenza alla trazione | Isolamento | Minuto 12.5N/mm2 |
| Guaina | Minuto 12.5N/mm2 | |||
| Allungamento a rottura | Isolamento | Minuto 150% | ||
| Guaina | Minuto 150% | |||
| Proprietà di Machenical dopo essere invecchiato | Resistenza alla trazione | Isolamento | 100℃±2℃7days minuto 12.5N/mm2 | |
| Guaina | 100℃±2℃7days minuto 12.5N/mm2 | |||
| Valvola variante di resistenza alla trazione | Isolamento | 100℃±2℃7days massimo 25% | ||
| Guaina | 100℃±2℃7days massimo 25% | |||
| Allungamento a rottura | Isolamento | 100℃±2℃7days Min.150% | ||
| Guaina | 100℃±2℃7days Min.150% | |||
| Valvola variante di resistenza alla trazione | Isolamento | 100℃±2℃7days massimo 25% | ||
| Guaina | 100℃±2℃7days massimo 25% | |||
| 5 | Proprietà ignifuga | IEC60332 - 3 | ||
| 6 | Costante di resistività dell'isolamento | Min a 20℃ | 36,7 | |
| Ki MΩ.km | Min a 70℃ | 0,037 | ||
Condizioni di lavoro:
1) Questa temperatura di lavoro massima del conduttore è 70°C.
2) Durante avere un breve (durando meno di 5 secondi) la temperatura massima del conduttore di cavo per non sarà sopra 160°C.
3) La temperatura dell'ambiente dovrebbe essere non più bassa di 0°C per la stenditura del cavo;
4) Indennità del raggio di piegamento del cavo;
cavo unipolare: nessun cavo a nastro d'acciaio 20D: cavo a nastro d'acciaio 15D.
un cavo dei 3 centri: nessun cavo a nastro d'acciaio 15D; cavo a nastro d'acciaio 12D.
