Cavo elettrico armato a media tensione, cavo armato con filo di alluminio

Shanghai Shenghua Cable Group: Rivoluziona la distribuzione di energia con cavi armati con filo di alluminio (AWA) per terreni estremi

Mentre il mercato globale dei cavi a media tensione si dirige verso 89,3 miliardi di dollari entro il 2032 (CAGR 4,9%)

, i progetti infrastrutturali richiedono cavi che conquistino ambienti difficili senza compromettere l'efficienza. Shanghai Shenghua Cable Group risponde a questa esigenza con il suo cavo armato con filo di alluminio (AWA) da 3,6/6kV, progettato per pozzi sotterranei, calate verticali e ambienti corrosivi dove i cavi convenzionali falliscono.

Ingegneria a tripla schermatura per installazioni impegnative

1. Eccellenza del conduttore

   • Rame di classe 2 (IEC 60228): Il design compatto a trefoli bilancia la conduttività (ad es. 1×500mm²: 8094 kg/km) e la flessibilità


   • Isolamento XLPE: Resiste a un funzionamento continuo a 90°C, a emergenze a 130°C e a cortocircuiti a 250°C (5s), superando il PVC del 300% di durata



2. Innovazione dell'armatura

   • Armatura in filo di alluminio (AWA): 30% più leggera del nastro d'acciaio, resistendo alla corrosione in ambienti salini/chimici e sopportando la pressione meccanica


   • Raggio di curvatura: 15× diametro esterno del cavo (OD) consente curve strette in pozzi e tunnel



3. Guaina eco-sicura

   • Guaina in PVC ST2: Strato esterno nero conforme a IEC 60502, che offre resistenza ai raggi UV/olio per sezioni esposte in superficie



Prestazioni globali certificate

• Standard: IEC 60502, GB/T 12706.1-2008, con certificazioni CE/RoHS/KEMA


• Sicurezza: Opzione guaina LSOH disponibile (secondo IEC 60502-2) per ridurre le emissioni tossiche in spazi confinati



Applicazioni in cui la gravità incontra la tenacia

• Pozzi verticali: La resistenza alla trazione AWA supporta installazioni sospese (ad es. ascensori minerari).
• Zone soggette a inondazioni: Design a tenuta stagna per condotti sotterranei (testato a -0°C ambiente)


• Energia rinnovabile: XLPE resiste allo stress termico in trincee di parchi solari e fondamenta di turbine eoliche.

Superiorità tecnica su scala

Perché Shenghua domina i progetti globali?

• Posizione di mercato: Il 2° produttore di cavi in Cina con 6 basi di produzione e oltre 500 milioni di dollari di esportazioni annuali
  1

  4
  .
• Agilità della catena di approvvigionamento:
  • Consegna in 10 giorni per ordini di 500 km, più veloce della media del settore.
  • Bobine di legno sigillate all'umidità con nastro BOPP
    4
    .
• Impegno di servizio:
  • Garanzia di 12 mesi supportata da PICC, inclusa la messa a punto gratuita.
  • Supporto 24 ore su 24, 7 giorni su 7: risposta globale in 72 ore (Shanghai: 24 ore)

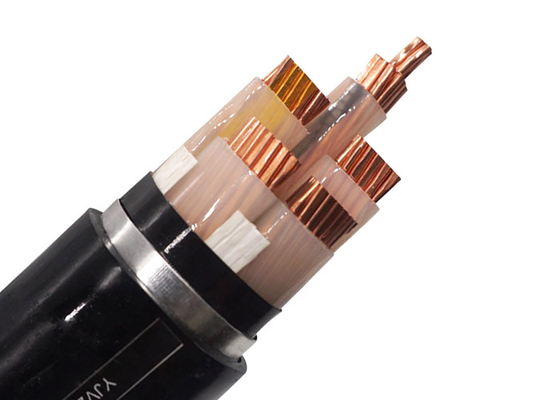

Conduttore: Conduttore in rame a trefoli compatti, Cl.2 secondo IEC 60228
Isolamento: XLPE (polietilene reticolato) con una temperatura nominale di 90 OC
Rivestimento interno: PVC
Armatura: Filo di alluminio
Guaina: PVC tipo ST2 secondo IEC 60502, nero

Designazione del codice:

YJ: Isolamento XLPE

V: Guaina in PVC

72: Armatura in filo di alluminio

Applicazioni:

Adatto per l'uso in linee di distribuzione di energia con tensione nominale di 3,6/6KV. Per la posa in pozzi, sottoterra e grandi dislivelli, in grado di sopportare la pressione meccanica esterna e

moderata forza di trazione.

Standard:

Internazionali: IEC 60502, IEC 60228

Cina: GB/T 12706.1-2008

Altri standard come BS, DIN e ICEA su richiesta

Dati tecnici:

Tensione nominale: 0,6 / 1 kV

Temperatura massima del conduttore: in condizioni normali (90 OC), di emergenza (130OC) o di cortocircuito non

superiori a 5 s (250℃).

Temperatura ambiente minima 0 OC, dopo l'installazione e solo quando il cavo è in posizione fissa

Raggio di curvatura minimo: 15 x diametro esterno del cavo

Certificati:

CE, RoHS, CCC, KEMA e molti altri su richiesta

Breve specifica tecnica:
