Dettagli:
Termini di pagamento e spedizione:
|
| Tipo di modello: | Cable CU/XLPE/SWA/PVC | Tensione nominale: | 1kv |
|---|---|---|---|
| Isolamento: | XLPE | Direttore: | CU, rame |
| Armatura: | SWA, armato con filo d'acciaio | Dimensioni: | 1 ~ 630 mm2 |
| Cori: | Il centro 4 | Materiale della guaina: | PVC, PE, LSOH |
| Norme: | IEC/BS/STATO/VDE | Garanzia: | 2 anni |
| campione gratuito: | Validabile | società: | gruppo shenghua |
| Marchio: | Cable | ||
| Evidenziare: | cavo elettrico corazzato,Cavo elettrico corazzato |
||

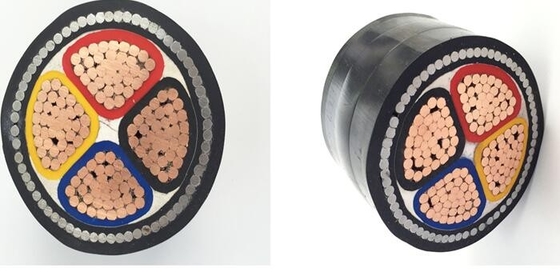

Edilizia
| Direttore | Conduttore di rame a fili compatti, classe 2 secondo la IEC 60228 |
| Conduttore circolare solido in rame, classe 1 secondo la IEC 60228 | |
| Isolamento | XLPE ((polietilene incrociato) |
| Riempitore | Riempitore in PP |
| Nastro di avvolgimento | di materie tessili |
| Copertura interna | PVC estruso |
| Armatura | Acciaio |
| Guarnizione generale |
PVC resistente alle termiti |
Applicazioni
Utilizzato per linee di trasmissione e distribuzione di energia con tensione nominale di 35 kV e inferiore.Il cavo di alimentazione xlpe vanta non solo caratteristiche di eccellente energia elettrica, meccanismo,
resistente al calore e all'invecchiamento, resistente allo stress ambientale e resistente alla corrosione chimica, ma anche semplice
struttura, peso leggero, nessuna restrizione per la goccia di posa e elevata temperatura consentita per il lavoro a lungo termine.
Norme
Internazionale: IEC 60502-2, IEC 60228
Cina: GB/T 12706.2-2008
Altre norme quali:BS,DIN e ICEA su richiesta
Dati tecnici
Tensione nominale: 0,6/1kV
Temperatura massima del conduttore: inferiore alla normale (90°C), emergenza (130°C) o cortocircuito non superiore a 5 s (250°C) condizioni.
Min. Temperatura ambiente.0°C, dopo l'installazione e solo quando il cavo è in posizione fissa
Min. raggio di piegatura: 20 x O.D del cavo per i cavi non blindati mono-core
15 x cavo O.D. per cavi blindati mono-core
15 x cavo O.D per cavi non blindati multi-core
12 x cavo O.D per cavi blindati multi-core
Specificità
| Sezione trasversale del conduttore |
Fabbricazione a partire da fili No. / Dia. del Direttore |
Spessore dell'isolamento | Spessore del rivestimento interno | Dia. di filo corazzato | Spessore della guaina | Circa. |
Approximativamente. Peso |
Resistenza massima a corrente continua del conduttore (20 °C) | Test di tensione AC | Classificazione attuale | |
| mm2 | pc/mm | mm | mm | (mm) | kg/km | Ω /km | KV/5min | In aria (A) | Nel suolo ((A) | ||
| 4 × 4 | 7/0.85 | 0.7 | 1.0 | 0.9 | 1.8 | 18.0 | 699 | 4.61 | 3.5 | 34 | 45 |
| 4 × 6 | 7/1.04 | 0.7 | 1.0 | 1.25 | 1.8 | 19.0 | 820 | 3.08 | 3.5 | 43 | 57 |
| 4 × 10 | 7/1.38 | 0.7 | 1.0 | 1.25 | 1.8 | 22.0 | 1233 | 1.83 | 3.5 | 60 | 77 |
| 4 × 16 | 7/1.78 | 0.7 | 1.0 | 1.6 | 1.8 | 24.5 | 1550 | 1.15 | 3.5 | 83 | 105 |
| 4 × 25 | 7/2.14 | 0.9 | 1.0 | 1.6 | 1.8 | 29.2 | 2036 | 0.727 | 3.5 | 105 | 125 |
| 4 × 35 | 7/2.52 | 0.9 | 1.0 | 2.0 | 1.9 | 32.5 | 2501 | 0.524 | 3.5 | 125 | 155 |
| 4 × 50 | 10/2.52 | 1.0 | 1.0 | 2.0 | 2.0 | 33.0 | 3064 | 0.387 | 3.5 | 160 | 185 |
| 4 × 70 | Quattordici e mezzo.52 | 1.1 | 1.0 | 2.0 | 2.1 | 37.0 | 3974 | 0.268 | 3.5 | 200 | 225 |
| 4 × 95 | 19/2.52 | 1.1 | 1.2 | 2.0 | 2.3 | 43.0 | 5032 | 0.193 | 3.5 | 245 | 270 |
| 4 × 120 | 24 ore su 24.52 | 1.2 | 1.2 | 2.5 | 2.5 | 45.0 | 6327 | 0.153 | 3.5 | 285 | 310 |
| 4 × 150 | 30/2.52 | 1.4 | 1.4 | 2.5 | 2.7 | 51.0 | 7765 | 0.124 | 3.5 | 325 | 345 |
| 4 × 185 | 37/2.52 | 1.6 | 1.4 | 2.5 | 2.8 | 56.0 | 9205 | 0.0991 | 3.5 | 375 | 390 |
| 4 × 240 | 48/2.52 | 1.7 | 1.4 | 2.5 | 3.0 | 62.0 | 11444 | 0.0754 | 3.5 | 440 | 450 |
| 4 × 300 | - 61 e mezzo.52 | 1.8 | 1.6 | 2.5 | 3.2 | 67.0 | 13830 | 0.0601 | 3.5 | 505 | 515 |
| 4 × 400 | - 61 e mezzo.97 | 2.0 | 1.6 | 3.15 | 3.5 | 74.0 | 19673 | 0.0470 | 3.5 | 570 | 575 |
Siamo in grado di soddisfare i più severi orari di consegna in base all'ordine di acquisto.
Il rispetto della scadenza è sempre la massima priorità in quanto qualsiasi ritardo nella consegna del cavo può contribuire al ritardo complessivo del progetto e al superamento dei costi.
Il cavo è fornito in bobine di legno, scatole ondulate e bobine.
nastro adesivo e tappi di tenuta non igroscopici per proteggere le estremità del cavo dall'umidità.
La marcatura richiesta deve essere stampata con un materiale resistente alle intemperie sul lato esterno del tamburo.
secondo le esigenze del cliente.
